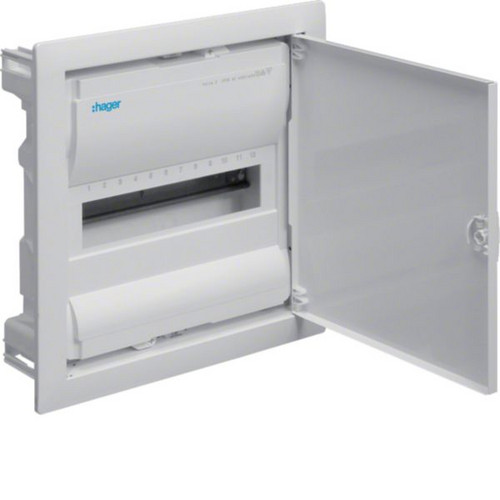

01418328 HAGER VU12NC UPV Volta IP30 1x12PLE DIN43870
VU12NC
3250616614239
VU12NC
Top-Seller
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
66 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
mit Stahlblechtür und großem Anschlussraum nach DIN VDE 0603-1, 43871, für Geräte bis 63A, maximale Geräteeinbautiefe 70 mm, Wandeinbautiefe 90 mm, verdrehbarer Blendrahmen mit 15 mm Putzausgleich, Tür wahlweise links oder rechtsmontierbar, fingersichere PE/N- Steckklemmen, plombierbar, inkl. Putzdeckel, Farbe RAL 9010
Kleinv. Volta UPV 1x12PLE IP30 Tür.Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik und N-Klemme für FI-Kreise serienmäßig.
Merkmale
Breite | 348 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 66 |
Gewicht | 2,54 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85381000 |
Farbe | weiß |
Höhe | 356 mm |
Tiefe | 98 mm |
RAL-Nummer | 9010 |
Einbautiefe | 89 mm |
Anzahl der Reihen | 1 |
Art der Abdeckung | Tür |
Anbaumöglichkeit | ja |
Innentiefe | 91.5 mm |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 12 |
Ausführung Deckel | mit Ausschnitt |
Einbauhöhe | 321 mm |
Einbaubreite | 314.5 mm |
Erdungsklemmenblock | ja |
Neutralleiterklemmenblock | ja |
Kurzbeschreibung | Kleinv.,Volta,UPV,1x12PLE,IP30 |
UV-beständig | ja |
Art der Tür | einfach |
