01406121 HAGER UF32W6N3P Wandleranlage 100A
UF32W6N3P
3250611031550
UF32W6N3P
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
4 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Wandler- und Messfeld,Univ.N,1050x500x160mm NAR NH00,AAR Lastt125A,TAB Bayernw..0x Stück

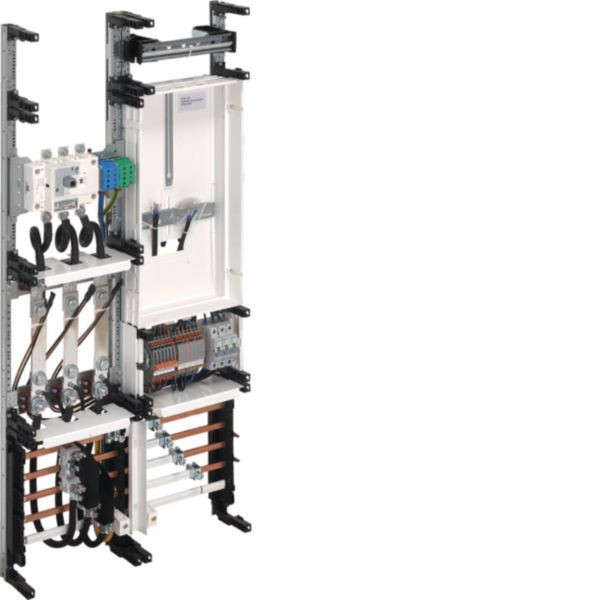

Wandler-Komplettfeld bis 100 A
werkseitig vormontiertes und verdrahtetes Wandler-Komplettfeld, mit weiteren Komplettfeldern und Zählerschränken kombinierbar, mit serienmäßig plombierbaren Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren, mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870, zum Einbau in Verteilerschränke 1100 mm hoch, mind. 2-feldrig, inkl. Einspeiseklemmen bis max. 50 mm², vorbereitet zur Aufnahme einer Überspannungs-Schutzeinrichtung für Sammelschienenmontage (nicht enthalten),
Schutzart: bei geöffneter Schranktür IP3x
zum Einbau in univers-Verteilerschränke 1100 mm hoch, mind. 2-feldrig, mind. 205 mm tief, inkl. Einspeiseklemmen bis max. 50 mm², Zuleitung von unten und Ableitung nach oben für Direktanschluß,
bestückt mit:
1 Stück Sammelschiene 250 A, 5-pol., 2-feldrig
1 Stück NH00-Reitersicherungsunterteil, 3-polig
1 Stück Vorbereitung zur Aufnahme einer Überspannungs- Schutzeinrichtung für Sammelschienenmontage (nicht enthalten)
1 Stück Lastschalter 125 A, 3-polig
1 Stück N und PE-Klemme bis 70 mm²
1 Stück Messwandlerplatz zur Aufnahme der 3 VNB-Wandler
3 Stück Leitungsschutzschalter 1-polig, 10 A B-Charakteristik, 25 kA
1 Stück 3-Punkt-Zählerplatz zur Aufnahme des VNB-Wandlerzähler
1 Stück Verdrahtung der Wandler und Prüfklemmen
1 Stück Prüfklemme nach TAB (Bayernwerk und glw.)
Merkmale
Breite | 500 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 4 |
Gewicht | 16 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85381000 |
Höhe | 1050 mm |
Mit Verdrahtung | ja |
Breite in Teilungseinheiten | 12 |
Anzahl der Verteilerreihen | 1 |
Anzahl der Zählerplätze | 1 |
Farbe | weiß |
RAL-Nummer | 9010 |
Hauptschalter-Bemessungsstrom | 100 A |
Anschlussraum | 500 mm |
Kurzbeschreibung | Wa+MeFeld,Univ.N,100A,3-Punktmess,Bayern |
