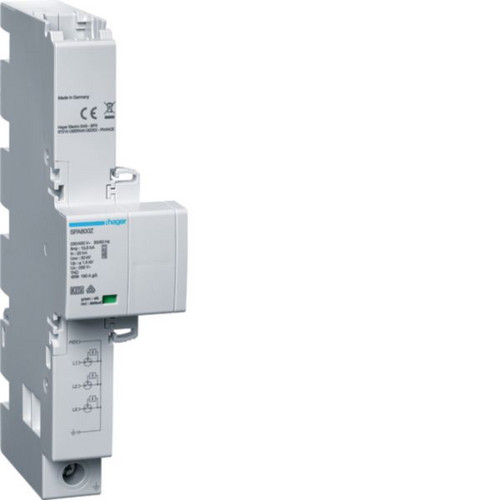

01279936 HAGER SPA800Z Kombiableiter 3P 12,5kA TNC
SPA800Z
3250615515001
SPA800Z
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
15 ST | Menge übernehmen |
360 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Kombiableiter T1+T2+T3 3P Iimp 12,5kA TNC.Kombi-Ableiter zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100. Ableiter Typ 1 + Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11). Folgestromfreie, gekapselte Funkenstreckentechnologie. Direkt auf 40 mm-Sammelschienensystem montierbar. Kompatibel mit Einspeiseadapter und Sammelschienenbox zum Spannungsabgriff für RfZ und APZ. Optionaler Fernmeldekontakt nachrüstbar.
Merkmale
Schutzart (IP) | IP20 |
Polzahl | 3 |
Verpackungseinheit | 1 |
Verpackungseinheit | 360 |
Verpackungseinheit | 15 |
Gewicht | 0,61 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Baugröße | 3 TE |
Schutzpegel | 1.5 kV |
Höchste Dauerspannung AC | 255 V |
Nennspannung AC | 400 V |
Prüfklasse | Typ 1 und 2 und 3 |
Signalisierung am Gerät | optisch |
Montageart | Hutschiene TH35 |
Folgestromlöschfähigkeit | 25 kA |
Schutzpegel L-N | 1.5 kV |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
Netzform TN-C | ja |
Spannungsschaltende Funkenstreckentechnologie | ja |
Blitzstoßstrom (10/350 µs) | 12.5 kA |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
Kurzbeschreibung | Kombiableiter T1+T2+T3 3P 12,5kA TNC |
