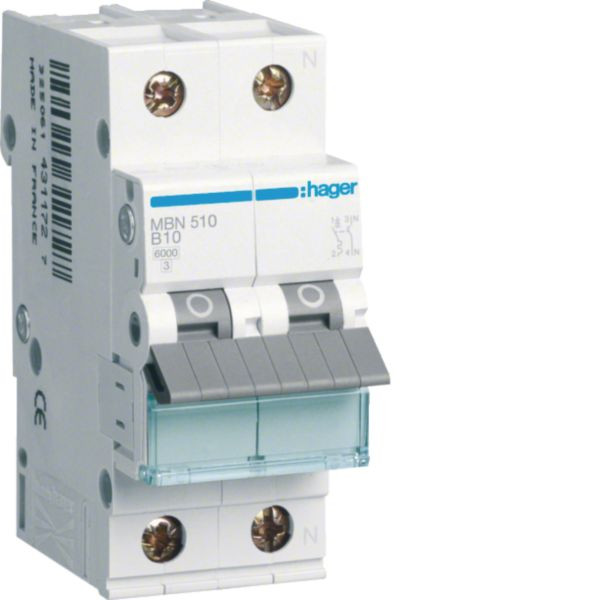

Artikelbild
Abbildung ähnlich
HAGER

01004871
HAGER MBN510 Sicherungsautomat 1p+N B-10A 6kA

MBN510 3250614310683 MBN510
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

6 ST Menge übernehmen
72 ST Menge übernehmen
1.728 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Leitungsschutzschalter 1P+N 6kA B-Auslösecharakteristik
nach DIN VDE 0641 Teil 11/8.92 , Beruehrungsschutz IP2x nach DIN VDE 0106 Teil 100
Bemessungsspannung: 415 V
Spannungsart: AC
Baubreite: 2TE - 35 mm Leitungsschutzschalter 1P+N 6kA B-Charakteristik 10A 2 Module

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Verpackungseinheit 1728
Verpackungseinheit 72
Verpackungseinheit 6
Gewicht 0,19
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Einbautiefe 70 mm
Bemessungsstrom 10 A
Bemessungsspannung 230 V
Frequenz 50 - 60 Hz
Auslösecharakteristik B
Energiebegrenzungsklasse 3
Überspannungskategorie 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 2
Mitschaltender Neutralleiter ja
Polzahl (gesamt) 2
Bemessungsisolationsspannung Ui 500 V
Anzahl der abgesicherten Pole 1
Anschließbarer Leiterquerschnitt eindrähtig 1 - 35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 25 mm²
Umgebungstemperatur während des Betriebs -25 - 70 °C
Zusatzeinrichtungen möglich ja
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 10 kA
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Unterputzmontage ja
Kurzbeschreibung LS-Schalter 1P+N 6kA B-10A 2M
Verlustleistung 3.80 W
eClass 11.0 - Klasse 27141901
UNSPSC 14.0801 - Klasse 39121601
