Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

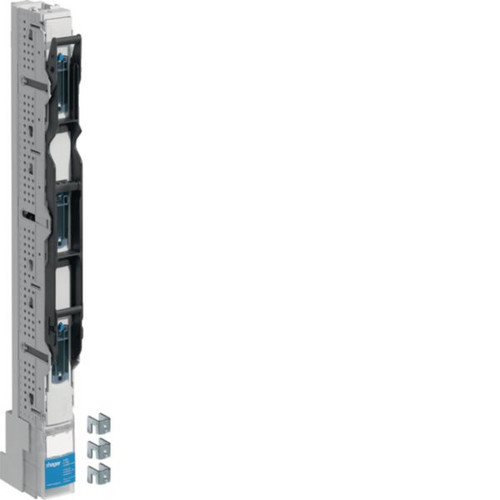

Die NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig bietet einen Direktanschluss für Sammelschienen mit 185 mm Abstand. Sie unterstützt 160 Ampere und ist nach DIN EN 60947-3 sowie IEC 60947-3 zertifiziert. Die Einheit umfasst einen plombierbaren Griff mit Berührungsschutz und ein verschiebbares Klarsichtfenster zur Spannungsprüfung. Sie verfügt über eine Rahmenklemme für bis zu 95 mm² und drehbare Montagehaken.
Merkmale
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 100 |
| Gewicht | 2,13 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Ausführung | Sicherungslasttrennschalter |
| Bemessungsdauerstrom Iu | 160 A |
| Bedingter Bemessungskurzschlussstrom Iq | 100 kA |
| Baugröße des Sicherungseinsatzes | NH00 |
| Schienenmittenabstand 185 mm | ja |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Ausgelöstmeldung | ohne |
| Kurzbeschreibung | NH-Sicherungs-Lastschaltleiste LV NH00 185 mm 3-polig Direktanschluss |
| eClass 11.0 - Klasse | 27371402 |
| UNSPSC 14.0801 - Klasse | 39121600 |
