Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 72 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

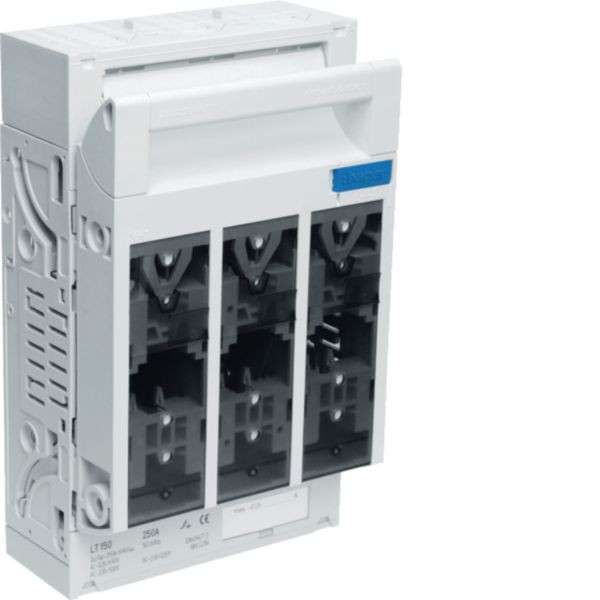

NH1-Sicherungslasttrennschalter für Sammelschiene mit 40mm Abstand und einer Nennstromkapazität von 250A. Geeignet für NH Sicherungseinsätze gemäß IEC 60269-2 / DIN VDE 0636-2. Ausgestattet mit 3-Poligem Schaltunterteil, Allpolig schaltend, und plombierbarem Griffeinsatz mit Berührungsschutz. Ideal geeignet für Energieverteilungen, zeichnet sich besonders durch hohe Zuverlässigkeit und eine robuste Bauweise aus.
Merkmale
| Schutzart (IP) | IP3X |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 72 |
| Gewicht | 2,18 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Bemessungsisolationsspannung Ui | 1000 V |
| Bemessungsbetriebsstrom Ie | 250 A |
| Baugröße der Sicherungseinsätze | NH1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Schutzart (NEMA) | 1 |
| Gehäusebreite | 184 mm |
| Gehäusetiefe | 110 mm |
| Kurzbeschreibung | Si-Lasttrennschalter LT NH1 40mm M10 |
| eClass 11.0 - Klasse | 27371413 |
| UNSPSC 14.0801 - Klasse | 39121318 |
