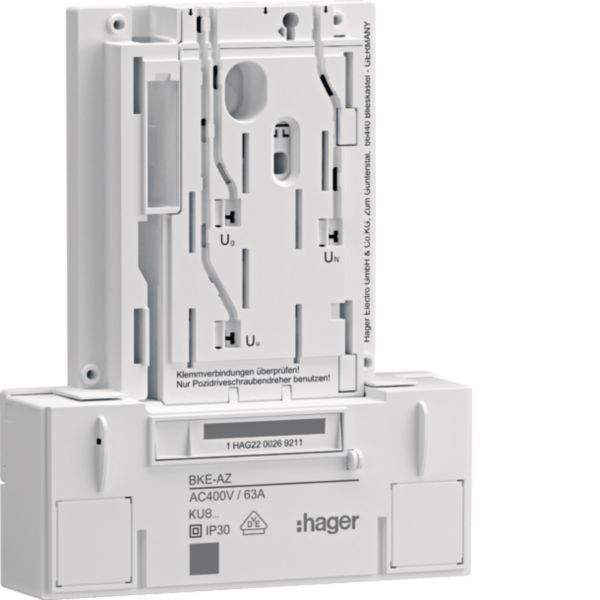

02439280 HAGER KU83LHE BKE-A 3-phasig Basisausführung
KU83LHE
3250613806293
KU83LHE
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
323 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
BKE-A, 3-phasig, universZ, mittig sitzend, Basisausführung, VPE = 1 Stück. Befestigungs- und Kontaktiereinrichtung BKE-A mit VDE-Zeichen nach DIN VDE 0603-3-2 zur Aufnahme des steckbaren elektronischen Haushaltszählers (eHZ) nach FNN-Lastenheft, Zähler ist mittig angeordnet, daher für Klarsichtfensterschränke optimal geeignet, Berührungsschutzabdeckung für den Klemmleistenbereich wird durch den Zähler plombiert. BKE-Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter 4-25 mm², starr oder feindrähtig mit Aderendhülse. Steckbare, unter Spannung montierbare Zusatzklemmstellen hinter dem eHZ Zähler für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss möglich. Maximale Abmessungen in Einbaulage mit eHZ-Zähler: Breite 179 mm, Höhe 221 mm, Einbautiefe 107 mm. Bemessungsstrom 63 A für Aussetzbetrieb nach VDE-AR-N 4100. Dauerbetriebsstrom 32 A und 44 A (mit 16 mm²) nach VDE-AR-N 4100. Dauerbetriebsstrom 50 A bei 70000 Betriebsstunden. Hinweise: Anbaubarer Raum für Zusatzanwendungen möglich, mit Hutschienen für 10+2+2 PLE zur Aufnahme von Installationseinbaugeräten nach DIN 43880 Baugröße 1 (Reiheneinbaugeräte auf Hutschiene), Montage ohne Demontage des eHZ.
Merkmale
Schutzart (IP) | sonstige |
Breite | 179 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 323 |
Gewicht | 0,65 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Farbe | weiß |
Ausführung | elektronischer Haushaltszähler (eHZ) |
Höhe | 255 mm |
RAL-Nummer | 9010 |
Breite in Teilungseinheiten | 1 |
Anzahl der Zählerplätze | 1 |
Hauptschalter-Bemessungsstrom | 63 A |
Ausführung Deckel | geschlossen mit Vorprägung |
