Abbildung ähnlich
02435569 HAGER FWU73N Feldverteiler UP 180PLE mit Abd
FWU73N
3250610660577
FWU73N
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

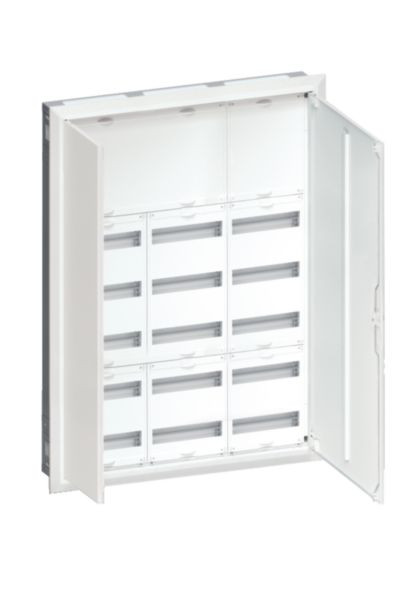

Feldverteiler UP 180PLE, mit Abd. (150mm), IP30, SKII, Nische 1107x815x115mm.Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, oberste zwei Reihen mit 15mm hohen Hutschienen für Reihenklemmen in 150 mm Abstand und geschlossener Abdeckung, untere Reihen für 7,5mm hohen Hutschienen mit 150 mm Mittenabstand und passenden Berührungsschutzabdeckungen. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 853 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 22.300 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Höhe | 1153 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9010 |
| Einbautiefe | 112 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 119 mm |
| Montageart | Unterputz/Hohlwand |
| Farbe | weiß |
| Anzahl der Reihen | 21 |
| Art der Abdeckung | Tür |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 36 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Einbauhöhe | 1153 mm |
| Einbaubreite | 810 mm |
| Kurzbeschreibung | Feldverteiler UP,3x7 Reihen, mit Abd. |
| Art der Tür | Doppel |
