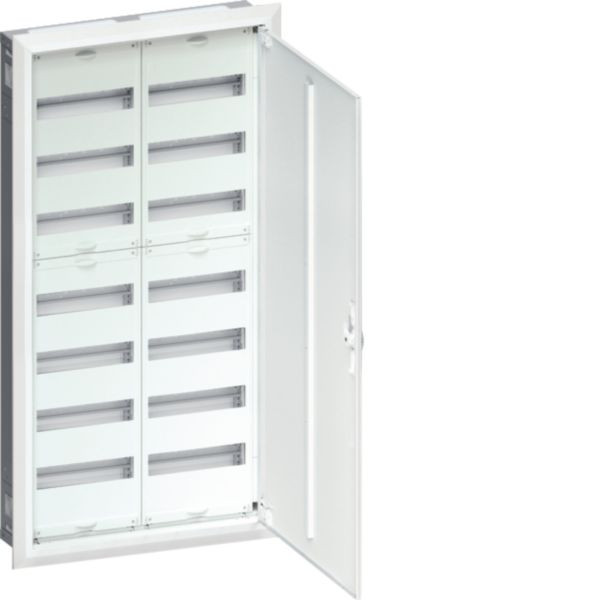

02435567 HAGER FWU72S Feldverteiler UP 168PLE IP30 SKII
FWU72S
3250612739769
FWU72S
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Feldverteiler UP 168PLE mit univers, IP30, SKII, Nischenmaße 1107x565x115mm.Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen (SKII) aus Kunststoff, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Austauschbare Schließsysteme möglich.
Merkmale
Schutzart (IP) | IP30 |
Breite | 603 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Gewicht | 23.800 |
Gewichtseinheit | G |
Gewichtbezugsmenge | 1 |
Höhe | 1153 mm |
Tiefe | 125 mm |
RAL-Nummer | 9010 |
Einbautiefe | 112 mm |
Anbaumöglichkeit | ja |
Innentiefe | 119 mm |
Montageart | Unterputz/Hohlwand |
Farbe | weiß |
Anzahl der Reihen | 7 |
Art der Abdeckung | Tür |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 24 |
Art der Schließung | sonstige |
Ausführung Deckel | mit Ausschnitt |
Einbauhöhe | 1153 mm |
Einbaubreite | 560 mm |
Erdungsklemmenblock | ja |
Kurzbeschreibung | Feldverteiler UP,2x7 Reihen mit univers |
Art der Tür | einfach |
Zubehörempfehlung für Sie:
Weitere Empfehlungen für Sie:
auf Anfrage
je
1 ST
Merkmale
Breite | 1300 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 4 |
Höhe | 1400 mm |
Tiefe | 205 mm |
Einbautiefe | 205 mm |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
4 ST | Menge übernehmen |
02439632
PHOENIX CONTACT 3214024 PTI 16/S-PE Installationsklemme
PTI 16/S-PE
keine Verfügbarkeitsinformationen
auf Anfrage
je
100 ST
Merkmale
Breite | 10.15 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 50 |
Bemessungsspannung | 500 V |
Betriebstemperatur | -60 - 105 °C |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Abschlussplatte erforderlich | ja |
Anzahl der Potenziale | 2 |
Mit PE-Funktion | ja |
Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 16 mm² |
Montageart | sonstige |
Ausführung elektrischer Anschluss 1 | sonstige |
Ausführung elektrischer Anschluss 2 | sonstige |
Grundfarbe | sonstige |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 16 mm² |
Werkstoff des Isolierkörpers | sonstige |
Höhe | 77.65 mm |
Tiefe | 49.6 mm |
Bemessungsstrom In | 76 A |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
50 ST | Menge übernehmen |
01025245
ABB S201-B13 Sicherungsautomat 6kA,13A,1P
S201-B13 COMPACT
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Verpackungseinheit | 3840 |
Schutzart (IP) | IP20 |
Spannungsart | AC/DC |
Verpackungseinheit | 1 |
Verpackungseinheit | 120 |
Verpackungseinheit | 10 |
Einbautiefe | 69 mm |
Bemessungsstrom | 13 A |
Bemessungsspannung | 230 V |
Frequenz | 50 - 60 Hz |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 3 |
Breite in Teilungseinheiten | 1 |
Polzahl (gesamt) | 1 |
Auslösecharakteristik | B |
Bemessungsisolationsspannung Ui | 440 V |
Anzahl der abgesicherten Pole | 1 |
Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 35 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 25 mm² |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Zusatzeinrichtungen möglich | ja |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verlustleistung | 2.3 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
120 ST | Menge übernehmen |
3.840 ST | Menge übernehmen |
02439631
PHOENIX CONTACT 3214023 PTI 16/S BU Installationsklemme
PTI 16/S BU
keine Verfügbarkeitsinformationen
auf Anfrage
je
100 ST
Merkmale
Breite | 10.15 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 50 |
Bemessungsspannung | 500 V |
Betriebstemperatur | -60 - 105 °C |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Abschlussplatte erforderlich | ja |
Anzahl der Potenziale | 1 |
Grundfarbe | blau |
Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 16 mm² |
Montageart | sonstige |
Ausführung elektrischer Anschluss 1 | sonstige |
Ausführung elektrischer Anschluss 2 | sonstige |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 16 mm² |
Werkstoff des Isolierkörpers | sonstige |
Höhe | 77.65 mm |
Tiefe | 49.6 mm |
Bemessungsstrom In | 76 A |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
50 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP30 |
Breite | 353 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Höhe | 1153 mm |
Tiefe | 125 mm |
RAL-Nummer | 9010 |
Einbautiefe | 112 mm |
Anbaumöglichkeit | ja |
Innentiefe | 119 mm |
Montageart | Unterputz/Hohlwand |
Farbe | weiß |
Anzahl der Reihen | 7 |
Art der Abdeckung | Tür |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 12 |
Art der Schließung | sonstige |
Ausführung Deckel | geschlossen |
Einbauhöhe | 1153 mm |
Einbaubreite | 310 mm |
Art der Tür | einfach |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP30 |
Breite | 603 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Höhe | 1153 mm |
Tiefe | 125 mm |
RAL-Nummer | 9010 |
Einbautiefe | 112 mm |
Anbaumöglichkeit | ja |
Innentiefe | 119 mm |
Montageart | Unterputz/Hohlwand |
Farbe | weiß |
Anzahl der Reihen | 7 |
Art der Abdeckung | Tür |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 24 |
Art der Schließung | sonstige |
Ausführung Deckel | geschlossen |
Einbauhöhe | 1153 mm |
Einbaubreite | 560 mm |
Art der Tür | einfach |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP30 |
Breite | 853 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Höhe | 1153 mm |
Tiefe | 125 mm |
RAL-Nummer | 9010 |
Einbautiefe | 112 mm |
Anbaumöglichkeit | ja |
Innentiefe | 119 mm |
Montageart | Unterputz/Hohlwand |
Farbe | weiß |
Anzahl der Reihen | 21 |
Art der Abdeckung | Tür |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 36 |
Art der Schließung | sonstige |
Ausführung Deckel | geschlossen |
Einbauhöhe | 1153 mm |
Einbaubreite | 810 mm |
Art der Tür | Doppel |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP30 |
Breite | 853 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Höhe | 1153 mm |
Tiefe | 125 mm |
RAL-Nummer | 9010 |
Einbautiefe | 112 mm |
Anbaumöglichkeit | ja |
Innentiefe | 119 mm |
Montageart | Unterputz/Hohlwand |
Farbe | weiß |
Anzahl der Reihen | 21 |
Art der Abdeckung | Tür |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 36 |
Art der Schließung | sonstige |
Ausführung Deckel | mit Ausschnitt |
Einbauhöhe | 1153 mm |
Einbaubreite | 810 mm |
Erdungsklemmenblock | ja |
Neutralleiterklemmenblock | ja |
Art der Tür | Doppel |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
