02435557 HAGER FWU62N Feldverteiler UP 96PLE m.Abd.IP30
FWU62N
3250610660546
FWU62N
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
7 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

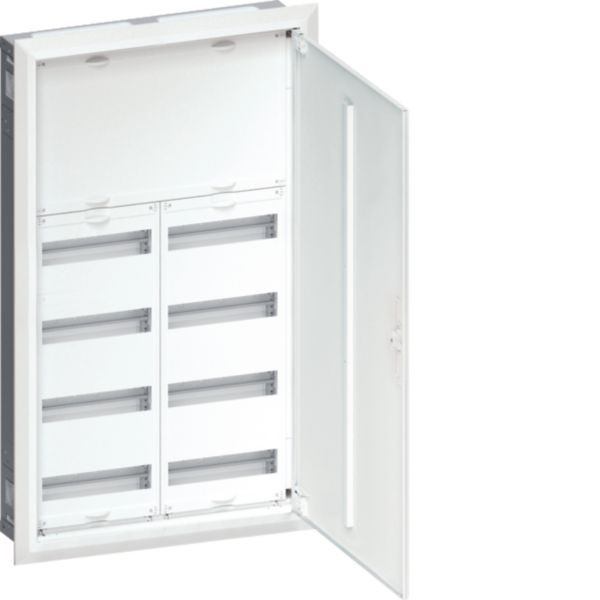

Feldverteiler UP 96PLE, mit Abd. (150mm), IP30, SKII, Nische 957x565x115mm.Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, oberste zwei Reihen mit 15mm hohen Hutschienen für Reihenklemmen in 150 mm Abstand und geschlossener Abdeckung, untere Reihen für 7,5mm hohen Hutschienen mit 150 mm Mittenabstand und passenden Berührungsschutzabdeckungen. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Merkmale
Schutzart (IP) | IP30 |
Breite | 603 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Verpackungseinheit | 7 |
Gewicht | 22.300 |
Gewichtseinheit | G |
Gewichtbezugsmenge | 1 |
Höhe | 1003 mm |
Tiefe | 125 mm |
RAL-Nummer | 9010 |
Einbautiefe | 112 mm |
Anbaumöglichkeit | ja |
Innentiefe | 119 mm |
Montageart | Unterputz/Hohlwand |
Farbe | weiß |
Anzahl der Reihen | 6 |
Art der Abdeckung | Tür |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 24 |
Art der Schließung | sonstige |
Ausführung Deckel | mit Ausschnitt |
Einbauhöhe | 1003 mm |
Einbaubreite | 560 mm |
Kurzbeschreibung | Feldverteiler UP,2x6 Reihen, mit Abd. |
Art der Tür | einfach |
Zubehörempfehlung für Sie:
Weitere Empfehlungen für Sie:
auf Anfrage
je
1 ST
Merkmale
Spannungsart | AC |
Verpackungseinheit | 1 |
Verpackungseinheit | 60 |
Verpackungseinheit | 1440 |
Einbautiefe | 68 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 240 V |
Auslösecharakteristik | B |
Bemessungsfehlerstrom | 0.03 A |
Fehlerstrom-Typ | A |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 2 |
Frequenz | 50 Hz |
Mitschaltender Neutralleiter | ja |
Polzahl (gesamt) | 2 |
Stoßstromfestigkeit | 0.25 kA |
Bemessungsisolationsspannung Ui | 500 V |
Anzahl der abgesicherten Pole | 1 |
Bemessungsabschaltvermögen nach IEC 60947-2 | 6 kA |
Mit Verriegelungsvorrichtung | ja |
Umgebungstemperatur während des Betriebs | -25 - 40 °C |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
Abschaltcharakteristik | unverzögert |
Unterputzmontage | ja |
Verlustleistung | 5.20 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
60 ST | Menge übernehmen |
1.440 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Spannungsart | AC |
Verpackungseinheit | 12 |
Verpackungseinheit | 3456 |
Verpackungseinheit | 144 |
Einbautiefe | 70 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 400 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | B |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 1 |
Polzahl (gesamt) | 1 |
Bemessungsisolationsspannung Ui | 500 V |
Anzahl der abgesicherten Pole | 1 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
Umgebungstemperatur während des Betriebs | -25 - 70 °C |
Zusatzeinrichtungen möglich | ja |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 6 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Unterputzmontage | ja |
Verlustleistung | 2.44 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
12 ST | Menge übernehmen |
144 ST | Menge übernehmen |
3.456 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Spannungsart | AC |
Verpackungseinheit | 1152 |
Verpackungseinheit | 48 |
Verpackungseinheit | 4 |
Einbautiefe | 70 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 400 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | B |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 3 |
Polzahl (gesamt) | 3 |
Bemessungsisolationsspannung Ui | 500 V |
Anzahl der abgesicherten Pole | 3 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
Umgebungstemperatur während des Betriebs | -25 - 70 °C |
Zusatzeinrichtungen möglich | ja |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Unterputzmontage | ja |
Verlustleistung | 6.33 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
4 ST | Menge übernehmen |
48 ST | Menge übernehmen |
1.152 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Spannungsart | AC |
Verpackungseinheit | 1152 |
Verpackungseinheit | 48 |
Verpackungseinheit | 4 |
Einbautiefe | 70 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 400 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | C |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 3 |
Polzahl (gesamt) | 3 |
Bemessungsisolationsspannung Ui | 500 V |
Anzahl der abgesicherten Pole | 3 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
Umgebungstemperatur während des Betriebs | -25 - 70 °C |
Zusatzeinrichtungen möglich | ja |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Unterputzmontage | ja |
Verlustleistung | 6.99 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
4 ST | Menge übernehmen |
48 ST | Menge übernehmen |
1.152 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Spannungsart | AC |
Polzahl | 4 |
Verpackungseinheit | 1 |
Verpackungseinheit | 864 |
Verpackungseinheit | 36 |
Einbautiefe | 70 mm |
Bemessungsstrom | 40 A |
Bemessungsspannung | 400 V |
Fehlerstrom-Typ | A |
Kurzschlussfestigkeit (Icw) | 6 kA |
Stoßstromfestigkeit | 0.25 kA |
Breite in Teilungseinheiten | 4 |
Zusatzeinrichtungen möglich | ja |
Frequenz | 50 Hz |
Bemessungsfehlerstrom | 0.03 A |
Bemessungsisolationsspannung Ui | 500 V |
Verschmutzungsgrad | 2 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 mm² |
Mit Verriegelungsvorrichtung | ja |
Umgebungstemperatur während des Betriebs | -25 - 40 °C |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
RAL-Nummer (ähnlich) | 7005 |
Verlustleistung | 6.50 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
36 ST | Menge übernehmen |
864 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP30 |
Breite | 603 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Höhe | 1153 mm |
Tiefe | 125 mm |
RAL-Nummer | 9010 |
Einbautiefe | 112 mm |
Anbaumöglichkeit | ja |
Innentiefe | 119 mm |
Montageart | Unterputz/Hohlwand |
Farbe | weiß |
Anzahl der Reihen | 7 |
Art der Abdeckung | Tür |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 24 |
Art der Schließung | sonstige |
Ausführung Deckel | mit Ausschnitt |
Einbauhöhe | 1153 mm |
Einbaubreite | 560 mm |
Art der Tür | einfach |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP30 |
Breite | 853 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Höhe | 1003 mm |
Tiefe | 125 mm |
RAL-Nummer | 9010 |
Einbautiefe | 112 mm |
Anbaumöglichkeit | ja |
Innentiefe | 119 mm |
Montageart | Unterputz/Hohlwand |
Farbe | weiß |
Anzahl der Reihen | 6 |
Art der Abdeckung | Tür |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 36 |
Art der Schließung | sonstige |
Ausführung Deckel | mit Ausschnitt |
Einbauhöhe | 1003 mm |
Einbaubreite | 810 mm |
Art der Tür | Doppel |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP30 |
Breite | 853 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Höhe | 1153 mm |
Tiefe | 125 mm |
RAL-Nummer | 9010 |
Einbautiefe | 112 mm |
Anbaumöglichkeit | ja |
Innentiefe | 119 mm |
Montageart | Unterputz/Hohlwand |
Farbe | weiß |
Anzahl der Reihen | 21 |
Art der Abdeckung | Tür |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 36 |
Art der Schließung | sonstige |
Ausführung Deckel | mit Ausschnitt |
Einbauhöhe | 1153 mm |
Einbaubreite | 810 mm |
Art der Tür | Doppel |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP30 |
Breite | 603 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Verpackungseinheit | 7 |
Höhe | 853 mm |
Tiefe | 125 mm |
RAL-Nummer | 9010 |
Einbautiefe | 112 mm |
Anbaumöglichkeit | ja |
Innentiefe | 119 mm |
Montageart | Unterputz/Hohlwand |
Farbe | weiß |
Anzahl der Reihen | 5 |
Art der Abdeckung | Tür |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 24 |
Art der Schließung | sonstige |
Ausführung Deckel | mit Ausschnitt |
Einbauhöhe | 853 mm |
Einbaubreite | 560 mm |
Art der Tür | einfach |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
7 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP30 |
Breite | 853 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Verpackungseinheit | 7 |
Montageart | Unterputz/Hohlwand |
Farbe | weiß |
Höhe | 853 mm |
Tiefe | 125 mm |
Einbautiefe | 112 mm |
Anzahl der Reihen | 5 |
Art der Abdeckung | Tür |
Anbaumöglichkeit | ja |
Innentiefe | 119 mm |
Breite in Teilungseinheiten | 36 |
Art der Schließung | sonstige |
Ausführung Deckel | mit Ausschnitt |
Einbauhöhe | 853 mm |
Einbaubreite | 810 mm |
RAL-Nummer | 9010 |
Art der Tür | Doppel |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
7 ST | Menge übernehmen |
