Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 7 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

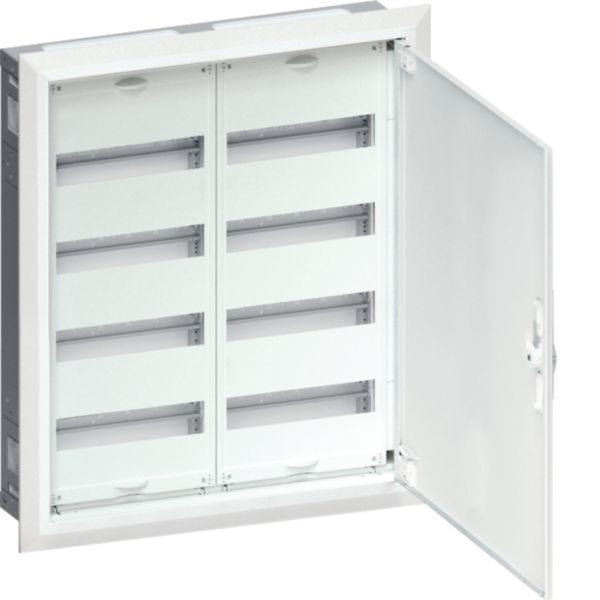

Feldverteiler UP/HW entspricht DIN EN 61 439-1/-3 und DIN 43870, geeignet für Geräte bis 125 A. Schutzart IP30 mit Luft- und Kriechstrecken gemäß DIN EN 60664-1. Ausstattung umfasst pulverbeschichteten Schrank in RAL 9010, Tragschienen, Hutschienen, Berührungsschutz (SKII), QuickConnect-Klemmblöcke für PE/N, sowie herausnehmbare Flanschplatten. Türen mit verstellbaren Scharnieren und variablem Türanschlag bieten Flexibilität bei der Montage.
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 603 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 7 |
| Gewicht | 11,73 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 703 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9010 |
| Einbautiefe | 112 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 119 mm |
| Montageart | Hohlwand |
| Farbe | weiß |
| Anzahl der Reihen | 4 |
| Art der Abdeckung | Tür |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 24 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Einbauhöhe | 703 mm |
| Einbaubreite | 560 mm |
| Erdungsklemmenblock | ja |
| Kurzbeschreibung | Feldverteiler Unterputz/Hohlwand 96PLE mit univers, IP30, SKII, 657x565x115mm |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
Zubehörempfehlung für Sie:
01400239
HAGER ZZ10H Abschottung,univers Z,waagerecht
ZZ10H F.UNIVERS-Z
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 2700 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 100 |
| Verpackungseinheit | 10 |
| eClass 11.0 - Klasse | 27144053 |
| UNSPSC 14.0801 - Klasse | 39122200 |
| Nennspannung | 250 V |
| Halogenfrei | ja |
| Anzahl der Betätigungswippen | 1 |
| Mit Montageplatte | ja |
| Einbautiefe | 25 mm |
| Bemessungsstrom | 10 A |
| Gerätebreite | 71 mm |
| Gerätehöhe | 71 mm |
| Gerätetiefe | 40 mm |
| Min. Tiefe der Gerätedose | 25 mm |
| Ausführung | Aus/Wechselschalter |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
| 100 ST | Menge übernehmen |
| 2.700 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Breite | 43.75 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 48 |
| Verpackungseinheit | 1152 |
| Höhe | 77 mm |
| Tiefe | 65 mm |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungsbetriebsspannung | 400 V |
| Bedingter Bemessungskurzschlussstrom Iq | 5 kA |
| Schutzart (IP), frontseitig | IP20 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Knebel |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Farbe des Betätigungselements | grau |
| Max. Bemessungsbetriebsspannung Ue bei AC | 400 V |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Schutzart (NEMA) | sonstige |
| Geeignet für Verteilereinbau | ja |
| eClass 11.0 - Klasse | 27142301 |
| UNSPSC 14.0801 - Klasse | 39122200 |
| Breite in Teilungseinheiten | 2.5 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 48 ST | Menge übernehmen |
| 1.152 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 12 |
| Verpackungseinheit | 3456 |
| Verpackungseinheit | 144 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 70 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Frequenz | 50 - 60 Hz |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 1 |
| Polzahl (gesamt) | 1 |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 70 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 6 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Unterputzmontage | ja |
| Verlustleistung | 2.44 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 12 ST | Menge übernehmen |
| 144 ST | Menge übernehmen |
| 3.456 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 864 |
| Verpackungseinheit | 36 |
| Montageart | DIN-Schiene |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 70 mm |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 400 V |
| Fehlerstrom-Typ | A |
| Kurzschlussfestigkeit (Icw) | 6 kA |
| Stoßstromfestigkeit | 0.25 kA |
| Breite in Teilungseinheiten | 4 |
| Zusatzeinrichtungen möglich | ja |
| Frequenz | 50 Hz |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsisolationsspannung Ui | 500 V |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| RAL-Nummer (ähnlich) | 7005 |
| Verlustleistung | 6.50 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 36 ST | Menge übernehmen |
| 864 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 603 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 7 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 703 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9010 |
| Einbautiefe | 112 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 119 mm |
| Montageart | Hohlwand |
| Farbe | weiß |
| Anzahl der Reihen | 4 |
| Art der Abdeckung | Tür |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 24 |
| Art der Schließung | sonstige |
| Ausführung Deckel | geschlossen |
| Einbauhöhe | 703 mm |
| Einbaubreite | 560 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 7 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 853 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 7 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 703 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9010 |
| Einbautiefe | 112 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 119 mm |
| Montageart | Hohlwand |
| Farbe | weiß |
| Anzahl der Reihen | 4 |
| Art der Abdeckung | Tür |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 36 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Einbauhöhe | 703 mm |
| Einbaubreite | 810 mm |
| Erdungsklemmenblock | ja |
| Art der Tür | Doppel |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 7 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 353 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 15 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 703 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9010 |
| Einbautiefe | 112 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 119 mm |
| Montageart | Hohlwand |
| Farbe | weiß |
| Anzahl der Reihen | 4 |
| Art der Abdeckung | Tür |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Art der Schließung | sonstige |
| Ausführung Deckel | geschlossen |
| Einbauhöhe | 703 mm |
| Einbaubreite | 310 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 15 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 353 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 15 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 703 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9010 |
| Einbautiefe | 112 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 119 mm |
| Montageart | Hohlwand |
| Farbe | weiß |
| Anzahl der Reihen | 4 |
| Art der Abdeckung | Tür |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Einbauhöhe | 703 mm |
| Einbaubreite | 310 mm |
| Erdungsklemmenblock | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 15 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 853 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 7 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 703 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9010 |
| Einbautiefe | 112 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 119 mm |
| Montageart | Hohlwand |
| Farbe | weiß |
| Anzahl der Reihen | 4 |
| Art der Abdeckung | Tür |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 36 |
| Art der Schließung | sonstige |
| Ausführung Deckel | geschlossen |
| Einbauhöhe | 703 mm |
| Einbaubreite | 810 mm |
| Art der Tür | Doppel |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 7 ST | Menge übernehmen |
