Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 7 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

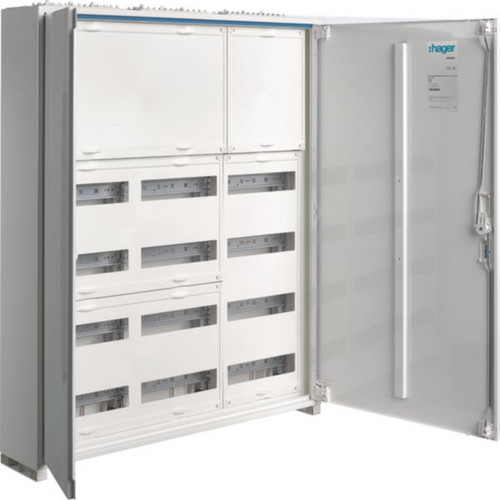

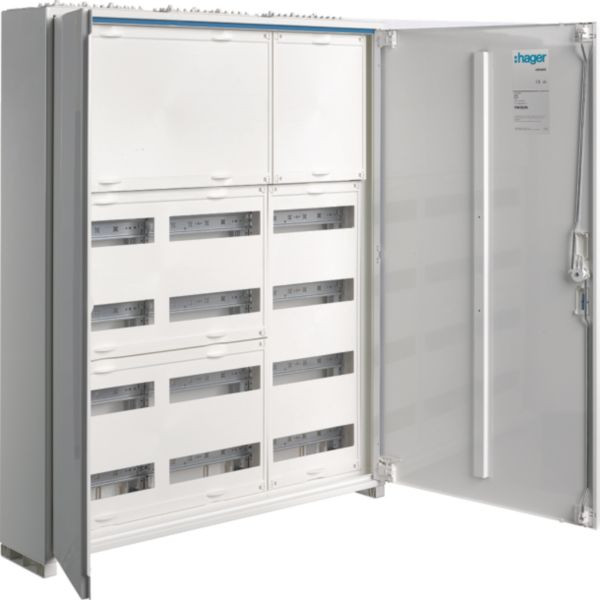

Installationskleinverteiler AP/UP nach VDE 0660/500+504
und DIN EN 60 439/1+3, Massnorm DIN 43 871, zum Einbau
für Geräte bis 125 A, Luft- und Kriechstrecken nach
VDE 0110/1-2, bestehend aus Schrank mit Tür aus
pulverbeschichtetem und eingebranntem Stahlblech,
Tragschienen aus profiliertem und verzinktem Stahlblech,
Gerätetragschienen aus verzinktem Stahlblech, Innenauskeidung aus Kunststoff, Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten. Tür mit innenliegenden
justierbaren Scharnieren, links und rechts anschlagbar, Türverschluss serienmaessig mit Stangenverschluss, einfache Nachrüstung von Schliessungen mit Schloss, plombierbar
Feldverteiler nach DIN EN 61 439-1/-3, Maßnorm DIN 43 870. Geeignet für Geräte bis 125 A mit Luft- und Kriechstrecken nach DIN EN 60664-1. Schrank ab 800 mm Breite (3-feldig), geschlitzter Blechtür und 2-türigem Aufbau. Komplettschrank: profilierte Tragschienen, 7,5 mm Hutschienen in 125 mm Mittenabstand, PE/N-QuickConnect-Klemmen. Multimediafeld: Kunststoffplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen. Innerer Berührungsschutz (SKII), Leitungseinführungen oben/unten.
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 800 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 7 |
| Gewicht | 26,56 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85381000 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 950 mm |
| Tiefe | 165 mm |
| Anzahl der Reihen | 6 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 36 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| RAL-Nummer | 9010 |
| Einbauhöhe | 950 mm |
| Einbautiefe | 161 mm |
| Kurzbeschreibung | Feldverteiler AP, 950x800x161mm, IP44,SKII, 144PLE, 3x6 Reihen, HS-Abstand 150mm |
| Einbaubreite | 800 mm |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
