Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

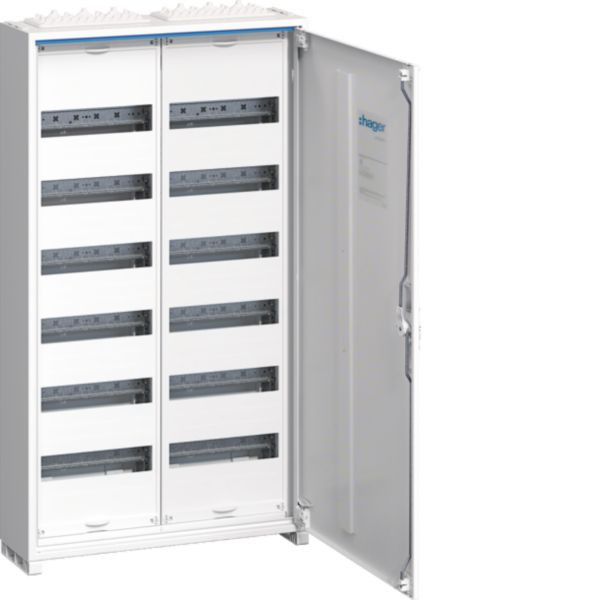

Aufputz Feldverteiler, H:950 x B:550 x T:161mm entspricht DIN EN 61 439-1/-3 und DIN 43 870. Geeignet für Geräteeinbau bis 125 A, mit Luft- und Kriechstrecken gemäß DIN EN 60664-1. Der Schrank aus pulverbeschichtetem Stahl bietet zweitürigen Zugang, maximale Türbreite bei 2 Feldern. Ausgestattet mit profilierten Tragschienen, Hutschienen und PE/N-QuickConnect-Klemmen. Türmerkmale: justierbare Scharniere, 110° Öffnungswinkel, wechselbarer Anschlag, Dreipunkt-Stangenverschluss.
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 550 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 19,4 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85381000 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 950 mm |
| Tiefe | 165 mm |
| RAL-Nummer | 9010 |
| Anzahl der Reihen | 6 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 24 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Kurzbeschreibung | Feldverteiler Aufputz, 950x550x161, univers, IP44, SKII, 144PLE, QuickConnect |
| Einbauhöhe | 950 mm |
| Einbaubreite | 550 mm |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
Zubehörempfehlung für Sie:
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Länge | 210 mm |
| Polzahl | 3 |
| Verpackungseinheit | 4500 |
| Verpackungseinheit | 50 |
| Farbe | grau |
| Ausführung des elektrischen Anschlusses | Gabel |
| eClass 11.0 - Klasse | 27371306 |
| UNSPSC 14.0801 - Klasse | 39121117 |
| Isoliert | ja |
| Querschnitt | 10 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungsstoßspannung | 4.5 kV |
| Teilungsmaß | 17.8 mm |
| Anzahl der Phasen | 3 |
| Geeignet für Anzahl Geräte | 4 |
| Max. Bemessungsbetriebsspannung Ue | 400 V |
| Breite in Teilungseinheiten | 12 |
| Zuschneidbar | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 4.500 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 12 |
| Verpackungseinheit | 3456 |
| Verpackungseinheit | 144 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 70 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Frequenz | 50 - 60 Hz |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 1 |
| Polzahl (gesamt) | 1 |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 70 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 6 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Unterputzmontage | ja |
| Verlustleistung | 2.44 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 12 ST | Menge übernehmen |
| 144 ST | Menge übernehmen |
| 3.456 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 864 |
| Verpackungseinheit | 36 |
| Montageart | DIN-Schiene |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 70 mm |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 400 V |
| Fehlerstrom-Typ | A |
| Kurzschlussfestigkeit (Icw) | 6 kA |
| Stoßstromfestigkeit | 0.25 kA |
| Breite in Teilungseinheiten | 4 |
| Zusatzeinrichtungen möglich | ja |
| Frequenz | 50 Hz |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsisolationsspannung Ui | 500 V |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| RAL-Nummer (ähnlich) | 7005 |
| Verlustleistung | 6.50 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 36 ST | Menge übernehmen |
| 864 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1152 |
| Verpackungseinheit | 48 |
| Verpackungseinheit | 4 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 70 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Frequenz | 50 - 60 Hz |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 3 |
| Polzahl (gesamt) | 3 |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 70 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Unterputzmontage | ja |
| Verlustleistung | 6.33 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 4 ST | Menge übernehmen |
| 48 ST | Menge übernehmen |
| 1.152 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27130805 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Schutzpegel | 1.5 kV |
| Höchste Dauerspannung AC | 275 V |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 230 V |
| Prüfklasse Typ 2 | ja |
| Signalisierung am Gerät | optisch |
| Anzahl der Leiter (ohne Erde) | 4 |
| Schutzpegel N-PE | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN-S | ja |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Kurzschlussfestigkeit (Isccr) | 50 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Ausführung | für TN-S-Systeme |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 300 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 950 mm |
| Tiefe | 165 mm |
| RAL-Nummer | 9010 |
| Anzahl der Reihen | 6 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Einbauhöhe | 950 mm |
| Einbautiefe | 161 mm |
| Einbaubreite | 300 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 800 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 7 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 950 mm |
| Tiefe | 165 mm |
| RAL-Nummer | 9010 |
| Anzahl der Reihen | 6 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 36 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Einbauhöhe | 950 mm |
| Einbaubreite | 800 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 7 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 1050 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 950 mm |
| Tiefe | 165 mm |
| RAL-Nummer | 9010 |
| Anzahl der Reihen | 6 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 48 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Einbauhöhe | 950 mm |
| Einbautiefe | 161 mm |
| Einbaubreite | 1050 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
