Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

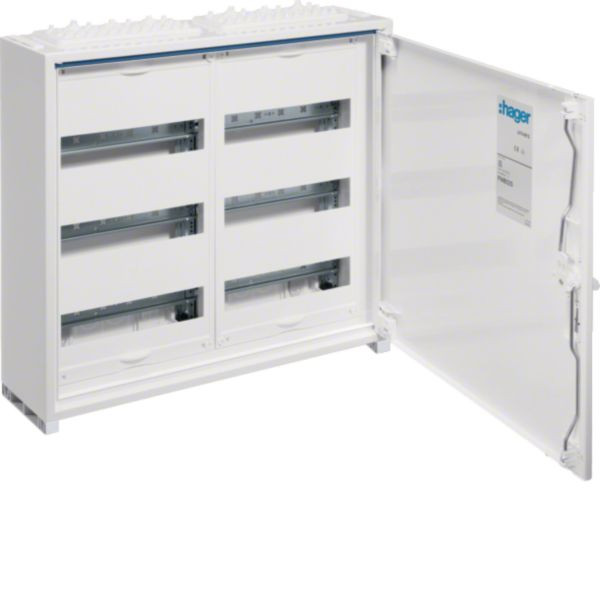

Installationskleinverteiler AP/UP nach VDE 0660/500+504
und DIN EN 60 439/1+3, Massnorm DIN 43 871, zum Einbau
für Geräte bis 125 A, Luft- und Kriechstrecken nach
VDE 0110/1-2, bestehend aus Schrank mit Tür aus
pulverbeschichtetem und eingebranntem Stahlblech,
Tragschienen aus profiliertem und verzinktem Stahlblech,
Gerätetragschienen aus verzinktem Stahlblech, Innenauskeidung aus Kunststoff, Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten. Tür mit innenliegenden
justierbaren Scharnieren, links und rechts anschlagbar, Türverschluss serienmaessig mit Stangenverschluss, einfache Nachrüstung von Schliessungen mit Schloss, plombierbar
Aufputz Feldverteiler, H:500 x B:550 x T:161mm nach DIN EN 61 439-1/-3 und DIN 43 870, für bis zu 125 A ausgelegt. Ausstattung: pulverbeschichtetes Stahlblech, profilierte Tragschienen, Hutschienen mit 125 mm Mittenabstand, PE/N-QuickConnect-Klemmen. Tür mit einstellbaren Scharnieren, 110° Öffnungswinkel, Dreipunkt-Stangenverschluss. Leitungseinführungen durch flexible Flanschplatten.
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 550 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 10,44 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85381000 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 500 mm |
| Tiefe | 165 mm |
| RAL-Nummer | 9010 |
| Anzahl der Reihen | 3 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 24 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Einbauhöhe | 500 mm |
| Einbautiefe | 161 mm |
| Kurzbeschreibung | Feldverteiler Aufputz, 500x550x161, univers, IP44, SKII, 72PLE, QuickConnect |
| Einbaubreite | 550 mm |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
Zubehörempfehlung für Sie:
Weitere Empfehlungen für Sie:
10901261
Kabel/Leitungen NYM-J 3X1,5 grau Ring 100 m
RING 100
keine Verfügbarkeitsinformationen
auf Anfrage
je 100 M
Merkmale
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Nennspannung U | 500 V |
| Leiter-Form | rund |
| Leiter-Durchmesser | 1,5 mm |
| Leiter-Material | Kupfer |
| Bewehrung/Armierung | ohne |
| Zul. Kabelaußentemperatur bei Montage/Handling | 5 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 °C |
| Nennspannung U0 | 300 V |
| Zul. max. Leitertemperatur | 70 °C |
| Schutzhülle | ohne |
| Leiter-Oberfläche | blank |
| Brandverhaltensklasse nach EN 13501-6 | Eca |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| AWG-Größe | 0000 |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 36 mm |
| Spezifizierung Aderisolation | sonstige |
| Spezifizierung Mantelmaterial | sonstige |
| Kabelgeometrie | rund |
| Leiterwiderstand bei 20 °C | 12,1 Ohm/km |
| Identifikations-/Codierfarbe Ader | sonstige |
| Aderkennzeichnung nach HD 308 S2 | ja |
| Geeignet als Installationskabel | ja |
| eClass 11.0 - Klasse | 27060105 |
| UNSPSC 14.0801 - Klasse | 26121629 |
| Leiter-Nennquerschnitt | 1.5 mm² |
| Ader-Kennzeichnung | Farbe |
| Mantel-Farbe | grau |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Leiter-Klasse | Kl.1 = eindrähtig |
| Ader-Zahl | 3 |
| Außendurchmesser ca. | 9.0 mm |
| Mit Schutzleiter | ja |
| Gewicht | 115 kg/km |
| Kabelgewicht ca. kg/100 m | 11,50 |
| Ausführung | 3 x 1,5 |
Verkaufsdaten
| Mindestbestellmenge | 100 M |
| Bestellschritt | 100 M |
auf Anfrage
je 1 ST
Merkmale
| Länge | 210 mm |
| Polzahl | 3 |
| Verpackungseinheit | 4500 |
| Verpackungseinheit | 50 |
| Farbe | grau |
| Ausführung des elektrischen Anschlusses | Gabel |
| eClass 11.0 - Klasse | 27371306 |
| UNSPSC 14.0801 - Klasse | 39121117 |
| Isoliert | ja |
| Querschnitt | 10 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungsstoßspannung | 4.5 kV |
| Teilungsmaß | 17.8 mm |
| Anzahl der Phasen | 3 |
| Geeignet für Anzahl Geräte | 4 |
| Max. Bemessungsbetriebsspannung Ue | 400 V |
| Breite in Teilungseinheiten | 12 |
| Zuschneidbar | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 4.500 ST | Menge übernehmen |
Top-Seller
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 12 |
| Verpackungseinheit | 3456 |
| Verpackungseinheit | 144 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 70 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Frequenz | 50 - 60 Hz |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 1 |
| Polzahl (gesamt) | 1 |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 70 °C |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 6 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Unterputzmontage | ja |
| Verlustleistung | 2.44 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 12 ST | Menge übernehmen |
| 144 ST | Menge übernehmen |
| 3.456 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP2X |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 60 |
| Verpackungseinheit | 1440 |
| eClass 11.0 - Klasse | 27142207 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 68 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 240 V |
| Auslösecharakteristik | B |
| Bemessungsfehlerstrom | 0.03 A |
| Fehlerstrom-Typ | A |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 2 |
| Frequenz | 50 Hz |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 2 |
| Stoßstromfestigkeit | 0.25 kA |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 kA |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | unverzögert |
| Verlustleistung | 5.20 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 60 ST | Menge übernehmen |
| 1.440 ST | Menge übernehmen |
01423223
PHOENIX CONTACT 3047028 D-UT 2,5/10 Abschlussdeckel
D-UT 2,5/10
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 50 |
| Farbe | grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung Abschlussplatte | ja |
| Stärke | 2.2 mm |
| Ausführung | für UT 2,5, UT 4, UT 6, UT 10 |
| eClass 11.0 - Klasse | 27141133 |
| UNSPSC 14.0801 - Klasse | 39121410 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 50 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 300 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 500 mm |
| Tiefe | 165 mm |
| RAL-Nummer | 9010 |
| Anzahl der Reihen | 3 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Einbauhöhe | 500 mm |
| Einbautiefe | 161 mm |
| Einbaubreite | 300 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 800 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 500 mm |
| Tiefe | 165 mm |
| RAL-Nummer | 9010 |
| Anzahl der Reihen | 3 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 36 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Einbauhöhe | 500 mm |
| Einbautiefe | 161 mm |
| Einbaubreite | 800 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 1050 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 500 mm |
| Tiefe | 165 mm |
| RAL-Nummer | 9010 |
| Anzahl der Reihen | 3 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 48 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Einbauhöhe | 500 mm |
| Einbautiefe | 161 mm |
| Einbaubreite | 1050 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
