Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

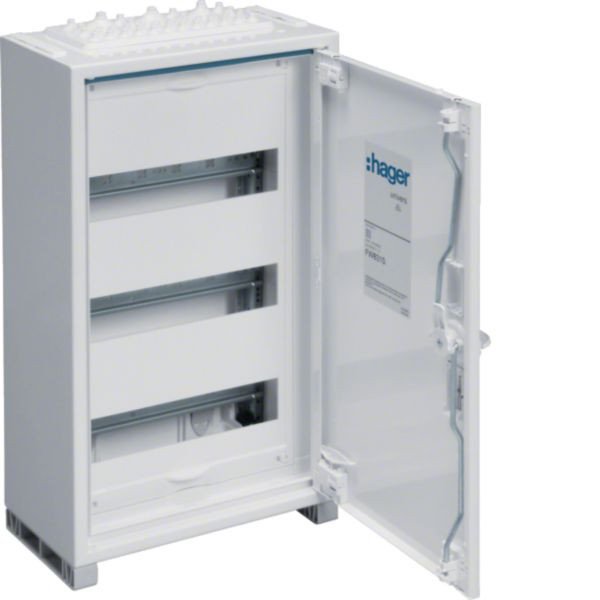

Installationskleinverteiler AP/UP nach VDE 0660/500+504
und DIN EN 60 439/1+3, Massnorm DIN 43 871, zum Einbau
für Geräte bis 125 A, Luft- und Kriechstrecken nach
VDE 0110/1-2, bestehend aus Schrank mit Tür aus
pulverbeschichtetem und eingebranntem Stahlblech,
Tragschienen aus profiliertem und verzinktem Stahlblech,
Gerätetragschienen aus verzinktem Stahlblech, Innenauskeidung aus Kunststoff, Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten. Tür mit innenliegenden
justierbaren Scharnieren, links und rechts anschlagbar, Türverschluss serienmaessig mit Stangenverschluss, einfache Nachrüstung von Schliessungen mit Schloss, plombierbar
Feldverteiler, Aufputz, univers, IP Standard 44, Schutzklasse II, 36 Platzeinheiten, Maße: 500x300x161mm. Konform mit DIN EN 61 439-1/-3 und DIN 43 870. Geeignet für Geräte bis 125 Ampere. Ausstattung: Pulverbeschichtetes Stahlblech, türiger Aufbau ab 800 mm Breite, PE/N-QuickConnect-Klemmen, herausnehmbare Kunststoffflanschplatten, Türen mit 110° Öffnungswinkel, Dreipunkt-Stangenverschluss.
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 300 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| Gewicht | 6,62 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 500 mm |
| Tiefe | 165 mm |
| RAL-Nummer | 9010 |
| Anzahl der Reihen | 3 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Einbauhöhe | 500 mm |
| Einbautiefe | 161 mm |
| Kurzbeschreibung | Feldverteiler AP, univers, IP44, SKII, 36PLE, 500x300x161 mm, QuickConnect |
| Einbaubreite | 300 mm |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
Zubehörempfehlung für Sie:
Weitere Empfehlungen für Sie:
10901245
Kabel/Leitungen NYM-J 5X10 grau Trommel
TROMMEL
keine Verfügbarkeitsinformationen
auf Anfrage
je 100 M
Merkmale
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Nennspannung U | 500 V |
| Leiter-Form | rund |
| Leiter-Material | Kupfer |
| Bewehrung/Armierung | ohne |
| Zul. Kabelaußentemperatur bei Montage/Handling | 5 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 °C |
| Nennspannung U0 | 300 V |
| Zul. max. Leitertemperatur | 70 °C |
| Schutzhülle | ohne |
| Leiter-Oberfläche | blank |
| Brandverhaltensklasse nach EN 13501-6 | Eca |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| AWG-Größe | 0000 |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 72 mm |
| Spezifizierung Aderisolation | sonstige |
| Spezifizierung Mantelmaterial | sonstige |
| Kabelgeometrie | rund |
| Leiterwiderstand bei 20 °C | 1,83 Ohm/km |
| Identifikations-/Codierfarbe Ader | sonstige |
| Aderkennzeichnung nach HD 308 S2 | ja |
| Geeignet als Installationskabel | ja |
| eClass 11.0 - Klasse | 27060105 |
| UNSPSC 14.0801 - Klasse | 26121629 |
| Leiter-Nennquerschnitt | 10 mm² |
| Ader-Kennzeichnung | Farbe |
| Mantel-Farbe | grau |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Leiter-Klasse | Kl.1 = eindrähtig |
| Ader-Zahl | 5 |
| Außendurchmesser ca. | 18.0 mm |
| Mit Schutzleiter | ja |
| Gewicht | 750 kg/km |
| Kabelgewicht ca. kg/100 m | 75,00 |
| Ausführung | 5 x 10 |
Verkaufsdaten
| Mindestbestellmenge | 1 M |
| Bestellschritt | 1 M |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27130805 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Schutzpegel | 1.5 kV |
| Höchste Dauerspannung AC | 275 V |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 230 V |
| Prüfklasse Typ 2 | ja |
| Signalisierung am Gerät | optisch |
| Anzahl der Leiter (ohne Erde) | 4 |
| Schutzpegel N-PE | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN-S | ja |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Kurzschlussfestigkeit (Isccr) | 50 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Ausführung | für TN-S-Systeme |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
01012084
SCHNEIDER ELECTRIC A9F03116 LS-SCHALTER IC60N 1P 16A B
A9F03116
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC/DC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 132 |
| Verpackungseinheit | 12 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 44.5 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 230 V |
| Frequenz | 50 - 60.0 Hz |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Breite in Teilungseinheiten | 1 |
| Polzahl (gesamt) | 1 |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25.0 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16.0 mm² |
| Umgebungstemperatur während des Betriebs | -35 - 70.0 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Verlustleistung | 2.4 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 12 ST | Menge übernehmen |
| 132 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 550 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 500 mm |
| Tiefe | 165 mm |
| RAL-Nummer | 9010 |
| Anzahl der Reihen | 3 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 24 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Einbauhöhe | 500 mm |
| Einbautiefe | 161 mm |
| Einbaubreite | 550 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 300 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 14 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 650 mm |
| Tiefe | 165 mm |
| RAL-Nummer | 9010 |
| Anzahl der Reihen | 4 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Einbauhöhe | 650 mm |
| Einbautiefe | 161 mm |
| Einbaubreite | 300 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 14 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 800 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 500 mm |
| Tiefe | 165 mm |
| RAL-Nummer | 9010 |
| Anzahl der Reihen | 3 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 36 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Einbauhöhe | 500 mm |
| Einbautiefe | 161 mm |
| Einbaubreite | 800 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 1050 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 500 mm |
| Tiefe | 165 mm |
| RAL-Nummer | 9010 |
| Anzahl der Reihen | 3 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 48 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Einbauhöhe | 500 mm |
| Einbautiefe | 161 mm |
| Einbaubreite | 1050 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
