Abbildung ähnlich

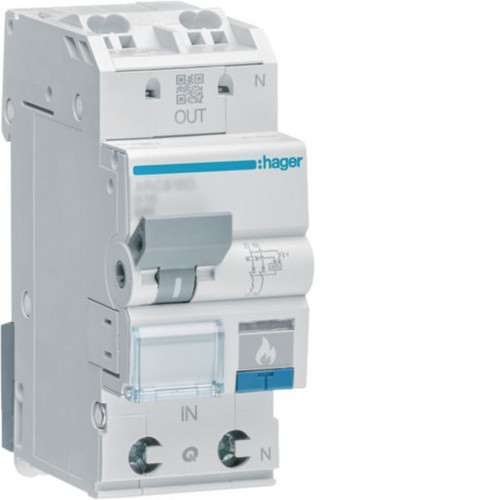

01027715 HAGER ARC913D Brandschutzschalter 1P+N B-13A
ARC913D
3250611010111
ARC913D
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 60 ST | Menge übernehmen |
| 1.440 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
AFDD-Brandschutzschalter
Die DIN VDE 0100-420:2016-2 macht ihn ab 18. Dezember 2017 zur Pflicht: den Einbau von Fehlerlichtbogen- Schutzeinrichtungen in Endstromkreisen von einphasigen Wechselspannungssystemen mit Betriebsströmen bis 16 A.
Sie bieten sowohl seriellen als auch parallelen Fehlerlichtbogenschutz und sind dank ihrer kompakten Bauweise schnell montiert.
B Charakteristik, 2-polig, 6 kA, Stoßspannungsfestigkeit 4 kV, Isolationsspannung 400 V Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA B-13A 2M.AFDD nach DIN EN 62606 (VDE 0665-10), kombiniert mit Leitungsschutzschalter 1P+N, mit elektronischer Differenzstrom-Messung (300 mA) zur Erhöhung des Brandschutzes in nicht mit RCD geschützen Stromkreise, mit QuickConnect Klemme nach DIN EN 60898-1 (VDE 0641-11), blaue Test-Taste für die AFD-Einheit mit Fehlerlichtbogenanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Die DIN VDE 0100-420:2016-2 macht ihn ab 18. Dezember 2017 zur Pflicht: den Einbau von Fehlerlichtbogen- Schutzeinrichtungen in Endstromkreisen von einphasigen Wechselspannungssystemen mit Betriebsströmen bis 16 A.
Sie bieten sowohl seriellen als auch parallelen Fehlerlichtbogenschutz und sind dank ihrer kompakten Bauweise schnell montiert.
B Charakteristik, 2-polig, 6 kA, Stoßspannungsfestigkeit 4 kV, Isolationsspannung 400 V Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA B-13A 2M.AFDD nach DIN EN 62606 (VDE 0665-10), kombiniert mit Leitungsschutzschalter 1P+N, mit elektronischer Differenzstrom-Messung (300 mA) zur Erhöhung des Brandschutzes in nicht mit RCD geschützen Stromkreise, mit QuickConnect Klemme nach DIN EN 60898-1 (VDE 0641-11), blaue Test-Taste für die AFD-Einheit mit Fehlerlichtbogenanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Merkmale
| Spannungsart | AC |
| Polzahl | 2 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 60 |
| Verpackungseinheit | 1440 |
| Gewicht | 0,22 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Einbautiefe | 70 mm |
| Bemessungsstrom | 13 A |
| Bemessungsspannung | 230 V |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 2 |
| Mitschaltender Neutralleiter | ja |
| Zusatzeinrichtungen werkseitig angebaut | Brandschutzschalter |
| Frequenz | 50 Hz |
| Bemessungsschaltvermögen nach EN 60898 | 6 kA |
| Baugröße (nach DIN 43880) | 1 |
| Kurzbeschreibung | AFDD mit LS 1P+N 6kA B-13A 2M |
