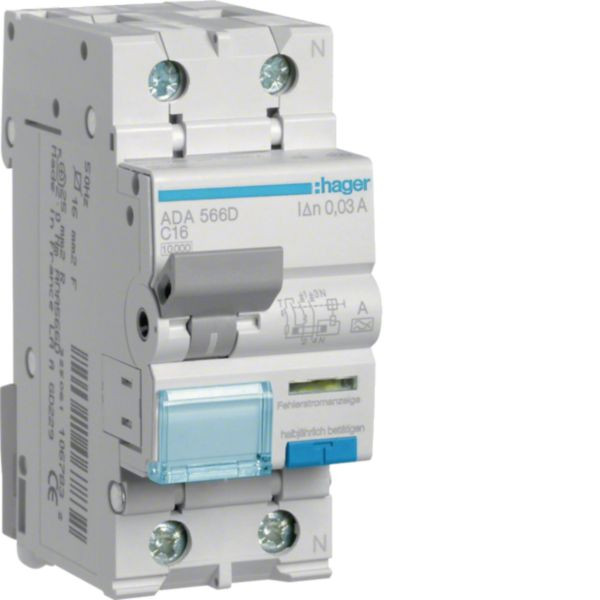

Artikelbild
Abbildung ähnlich
HAGER

01010280
HAGER ADA566D FI-LS 1P+N 10kA C-16A 30mA A

ADA566D 3250611067832 ADA566D
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
60 ST Menge übernehmen
1.440 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

C-Charakteristik, 1-polig geschützt, 10kA Der FI/LS-Schalter mit 1P+N 10kA C 16A 30mA und Typ A ist Ihr verlässlicher Partner in der Elektroinstallation. Konzipiert für Elektriker, bietet er optimalen Schutz mit einfacher Handhabung. Die Qualität dieses Produktes sichert eine effiziente und sichere Leistung bei all Ihren Projekten. steht für Qualität, auf die Sie sich verlassen können.

Merkmale

Schutzart (IP) IP2X
Spannungsart AC
Verpackungseinheit 1
Verpackungseinheit 60
Verpackungseinheit 1440
Gewicht 0,22
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363030
Einbautiefe 68 mm
Bemessungsstrom 16 A
Bemessungsspannung 240 V
Auslösecharakteristik C
Bemessungsfehlerstrom 0.03 A
Fehlerstrom-Typ A
Energiebegrenzungsklasse 3
Überspannungskategorie 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 2
Frequenz 50 Hz
Mitschaltender Neutralleiter ja
Polzahl (gesamt) 2
Stoßstromfestigkeit 0.25 kA
Bemessungsisolationsspannung Ui 500 V
Anzahl der abgesicherten Pole 1
Bemessungsabschaltvermögen nach IEC 60947-2 10 kA
Anschließbarer Leiterquerschnitt eindrähtig 1 - 25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 16 mm²
Mit Verriegelungsvorrichtung ja
Umgebungstemperatur während des Betriebs -25 - 40 °C
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 61009-1 10 kA
Abschaltcharakteristik unverzögert
Kurzbeschreibung Fehlerstrom-Leitungsschutzschalter, FI/LS-Schalter, 1P+N 10kA C-16A 30mA Typ A
Verlustleistung 5.20 W
eClass 11.0 - Klasse 27142207
UNSPSC 14.0801 - Klasse 39121601
