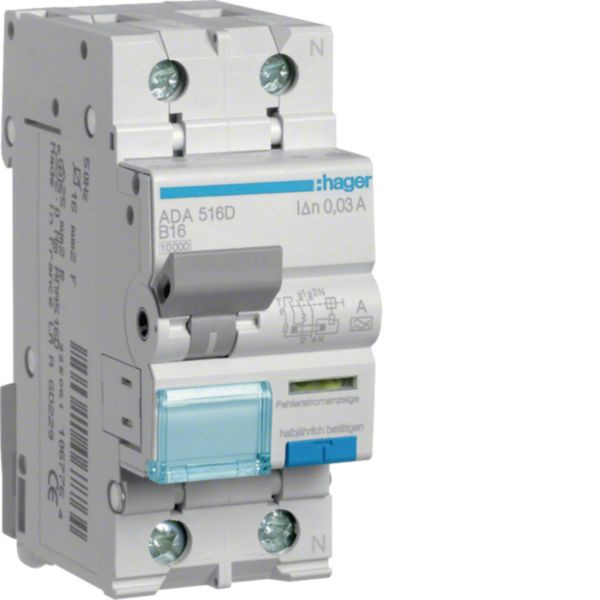

Artikelbild
Abbildung ähnlich
HAGER

01010273
HAGER ADA516D FI-LS 1P+N 10kA B-16A 30mA

ADA516D 3250611067764 ADA516D
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
60 ST Menge übernehmen
1.440 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

B Charakteristik, 1-polig geschützt, 10kA Der FI/LS-Schalter 1P+N, Typ A bietet Elektrikern 10kA Ausschaltvermögen, B-16A Auslösecharakteristik und 30mA Bemessungsfehlerstrom. Mit seiner robusten Konstruktion und einfachen Installation ermöglicht er einen sicheren Betrieb Ihrer Anlagen. Die ideale Lösung für Fachleute, die Präzision und Effizienz schätzen. steht für Qualität, auf die Sie sich verlassen können.

Merkmale

Schutzart (IP) IP2X
Spannungsart AC
Verpackungseinheit 1
Verpackungseinheit 60
Verpackungseinheit 1440
Gewicht 0,2
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363010
Einbautiefe 68 mm
Bemessungsstrom 16 A
Bemessungsspannung 240 V
Auslösecharakteristik B
Bemessungsfehlerstrom 0.03 A
Fehlerstrom-Typ A
Energiebegrenzungsklasse 3
Überspannungskategorie 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 2
Frequenz 50 Hz
Mitschaltender Neutralleiter ja
Polzahl (gesamt) 2
Stoßstromfestigkeit 0.25 kA
Bemessungsisolationsspannung Ui 500 V
Anzahl der abgesicherten Pole 1
Bemessungsabschaltvermögen nach IEC 60947-2 10 kA
Anschließbarer Leiterquerschnitt eindrähtig 1 - 25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 16 mm²
Mit Verriegelungsvorrichtung ja
Umgebungstemperatur während des Betriebs -25 - 40 °C
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 61009-1 10 kA
Abschaltcharakteristik unverzögert
Kurzbeschreibung Fehlerstrom-Leitungsschutzschalter, FI/LS-Schalter, 1P+N 10kA B-16A 30mA Typ A
Verlustleistung 5.20 W
eClass 11.0 - Klasse 27142207
UNSPSC 14.0801 - Klasse 39121601
