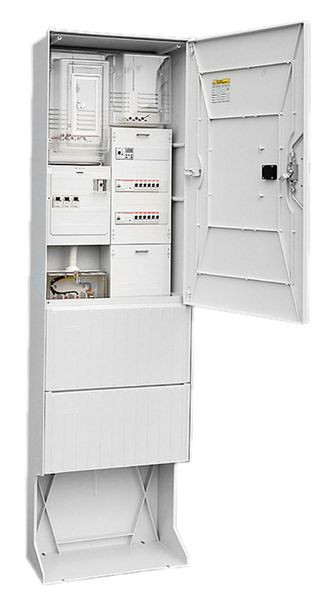

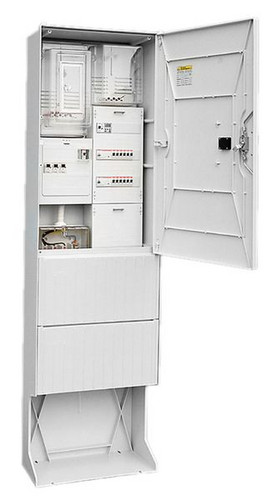

Artikelbild
Abbildung ähnlich
GSAB

01453585
GSAB 22.00.0P1 Straßenbeleuchtungsanschlußsäu

22.00.0P1 4260142199123 22000P1
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Straßenbeleuchtungsanschlusssäule mit TSG-Feld Ganznacht konform zu VDE-AR-N 4100, Zählerplätz nach DIN VDE 0603 TÜV gepüft nach DIN EN 61439-5 Nach TAB Westnetz GmbH oder TAB-gleiche Schutzart Gehäuse : IP 44 Schutzart der Zählerplätze : IP 54 vorbereitet Schutzklasse II ( doppelte oder verstärkte Schutzisolierung ) Material : glasfaserverstärktes Polyester Farbe : grau ähnlich RAL 7035 Schließung : Doppelschwenkhebel vorbereitet (1x Kundenzylinder eingebaut) bestehend aus : - Hausanschlusskasten 3xNH00 (10-70sm,10re-95se) 100A - 4-Leiter Sammelschienensystem 250A (nAR) vorbereitet zum Einbau von SH-Schaltern - 4-Leiter-Verdrahtung (TNC-Netz) mit H07V-K 10mm² - 1xZählerfeld für Dreipunktbefestigung 450x250mm - TSG-Feld 300x250mm inkl. Sicherung B10 25kA - HLAK 25mm², 4pol. - Verteilerfeld 5x13TE - Bestückung SBL-Teil nach Stromlaufplan

Merkmale

Schutzart (IP) IP44
Breite 580 mm
Verpackungseinheit 1
Gewicht 22
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85371095
Höhe 2010 mm
Tiefe 272 mm
Kurzbeschreibung Straßenbeleuchtungsanschlusssäule Westnetz Halbnacht-/ Ganznachtschaltung (50:50 Schaltung)
Montageart Aufputz/teilversenkt
Farbe sonstige
Ausführung 1-stöckig
RAL-Nummer 7035
Einbautiefe 300 mm
Bemessungsstrom 63 A
Anzahl der Felder 2
Einbauhöhe 600 mm
Einbaubreite 600 mm
Werkstoff Kunststoff
Anzahl der TSG-Plätze 1
Anzahl der Verteilerreihen 5
Anzahl der Zählerplätze 1
Unterer Anschlussraum mit Sammelschiene 4-polig
eClass 11.0 - Klasse 27142422
UNSPSC 14.0801 - Klasse 39121300
