01935911

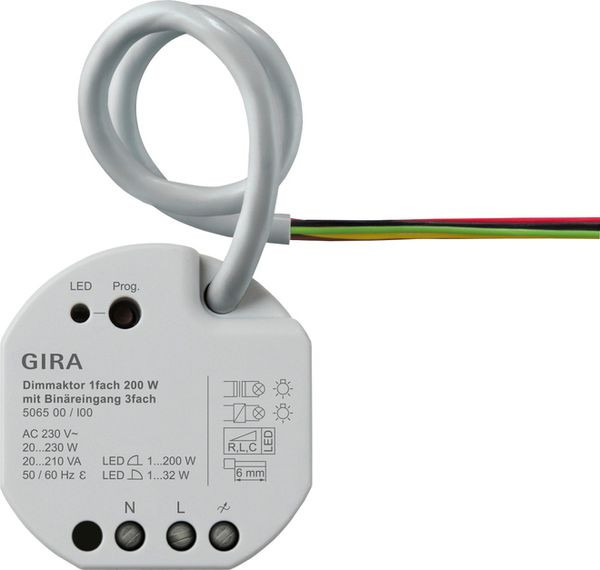

GIRA 506500 Dimmaktor 1f 200 W UP

Dimmaktor 1fach 200 W mit Binäreingang 3fach. Der Universal-Dimmaktor arbeitet nach dem Phasenan- oder Phasenabschnitt-Dimmprinzip und ermöglicht das Schalten und Dimmen von Glühlampen, HV-Halogenlampen sowie NV-Halogenlampen über konventionelle Trafos und Tronic-Trafos, dimmbaren HV-LED, NV-LED über elektronische oder konventionelle Trafos. Die Charakteristik der angeschlossenen Last kann - sofern es die Last unterstützt - automatisch eingemessen und das geeignete Dimmverfahren eingestellt werden. Alternativ ist es möglich, das Dimmverfahren durch die ETS-Parametrierung fest vorzugeben. Diese Vorgehensweise ist bei Lasten erforderlich, die kein automatischesEinmessen ermöglichen. Es steht ein Dimmausgang zur Verfügung. Das Gerät ermöglicht die Rückmeldung des Schalt- und Helligkeitszustandes der angeschlossenen Last auf den KNX. Zudem kann ein Kurzschluss und ein Lastausfall auf den KNX gemeldet werden. An den drei Eingangskontakten der Steuerleitung können konventionelle Taster,Schalter oder andere potenzialfreie Kontakte angeschlossen werden. In der Werkseinstellung kann mit Tastern an Eingang 1 und 2 der Ausgang geschaltet und gedimmt werden. Dadurch wird eine schnelle Funktionsprüfung der angeschlossenen Verbraucher ermöglicht. Die durch die ETS einstellbaren Funktionseigenschaften umfassen beispielsweiseparametrierbare Helligkeitsbereiche, erweiterte Rückmeldefunktionen, eine Sperr- oder alternativ eine Zwangsstellungsfunktion, eine Verknüpfungsfunktion, ein separateinstellbares Dimmverhalten, Soft-Dimmfunktionen, Zeitverzögerungen und eine Treppenhausfunktion mit Vorwarnung vor Abschaltung der Beleuchtung. Der Dimmausgang kann darüber hinaus in bis zu 64 Szenen mit unterschiedlichen Helligkeitswerten integriert werden. Darüber hinaus kann der Helligkeitswert des Dimmausgangs bei Busspannungsausfall oder Busspannungswiederkehr und nach einem ETS Programmiervorgang eingestellt werden. Die Einschaltzeiten des Dimmausgangs können durch Betriebsstundenzähler erfasst und ausgewertet werden. Ergänzend zum Dimmbetrieb besitzt das Gerät 8 interne Logikfunktionen. Mit Hilfe dieser Funktionen lassen sich Logikgatter (z. B. UND, ODER, exklusives UND, exklusives ODER, je mit bis zu 4 Eingängen) aufbauen und somit Schalt- oder Statusinformationen verknüpfen und auswerten. Alternativ sind ein 1-Bit-auf-1-Byte-Umsetzer und ein Sperrglied mit Filter- und Zeitfunktionen je Logikfunktion konfigurierbar. Als weitere Option können Vergleicher oder Grenzwertschalter mit Hysterese als Logik-funktion eingestellt werden. Die Logikfunktionen besitzen eigene KNX Kommunikationsobjekte und können Telegramme des Aktors oder anderer Busgeräte verarbeiten.Das Gerät ist updatefähig. Firmware-Updates können komfortabel mit der Gira ETS Service-App (Zusatzsoftware) durchgeführt werden. Das Gerät ist KNX Data Secure fähig. Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe der ETS ab Version 5.7.3 oder ETS6. Die Versorgung der Geräteelektronik erfolgt ausschließlich aus der Busspannung. Das Gerät ist zur Montage in geeigneten Gerätedosen (Empfehlung: Elektronik-Gerätedose mit Trennwand) vorgesehen.
