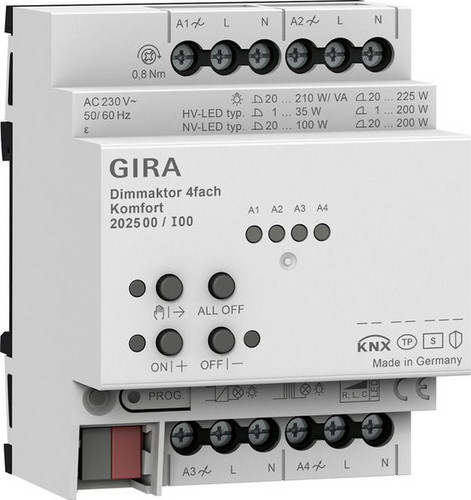

GIRA 202500 Dimmaktor 4f REG Kmf KNX Secure

Dimmaktor 4fach Komfort für KNX  4 x 225 W/VA

Merkmale:

• Dimmaktor mit integrierter Busankopplung.
• Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen.
• Automatische oder manuelle Auswahl des zur Last passenden Dimmprinzips.
• Leerlauf-, kurzschluss- und übertemperatursicher.
• Handbetätigung der Ausgänge unabhängig vom Bus.
• Temporäre Statusanzeige aktivierbar, Verknüpfung über Kommunikationsobjekt über mehrere Aktoren hinweg möglich.
• Parallelschaltung mehrerer Ausgänge zum Dimmen größerer Lampenlasten oder Leistungserweiterung über Leistungszusätze.
• Zur Vereinfachung der Konfiguration können in der ETS alle vorhandenen Dimmkanäle auf gleiche Parameter zugeordnet und somit identisch parametriert werden.
• Bis zu 6 Zentralfunktionen zur gemeinsamen Ansteuerung aller Dimmkanäle mit Schalt-, Dimm- und Wertobjekten.
• Bis zu 8 unabhängige Logikfunktionen zur Realisierung einfacher oder komplexer logischer Operationen.
• Aktiv sendende Rück- oder Statusmeldungen lassen sich nach Spannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern.

Dimmausgänge

• Unabhängiges Schalten und Dimmen der Dimmausgänge.
• Vorgabe der Lastart und Festlegung des Dimmprinzips möglich: Universal (mit automatischem Einmessvorgang), elektronischer Trafo (kapazitiv / Phasenabschnitt), konventioneller Trafo (induktiv / Phasenanschnitt), LED (Phasenanschnitt) bzw. LED (Phasenabschnitt).
• Dimmkennline pro Kanal zur Anpassung auf die jeweilige angeschlossene Last im Zeitbereich und Wertebereich konfigurierbar.
• Einstellung des dimmbaren Bereichs möglich (Einschalthelligkeit, Grundhelligkeit; alternativ: untere Dimmgrenze und obere Dimmgrenze).
• Verhalten beim Empfang eines absoluten Helligkeitswerts einstellbar (andimmen, anspringen, Fading).
• Verhalten beim relativen Hochdimmen im ausgeschalteten Zustand einstellbar (Kanal einschalten, keine Reaktion).
• Zentrale Steuerungsfunktion über bis zu 6 Schaltobjekte, 6 Dimmobjekte und 6 Wertobjekte und Sammelrückmeldung.
• Rückmeldung Schalten: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktion.
• Rückmeldung Helligkeitswert: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktion.
• Für aktive Rückmeldeobjekte ist die Art der Aktualisierung einstellbar (bei Änderung des Eingangsobjektes oder bei Änderung des Rückmeldewertes). Somit ist eine Anpassung an Visualisierungen individuell möglich.
• Rückmeldungen für Kurzschluss, Überlast/Netzspannungsausfall und Lastart (KNX konform und erweitert).
• Reaktion bei Busspannungsausfall-/wiederkehr und nach einem ETS-Programmiervorgang für jeden Ausgang einstellbar.
• Logische Verknüpfungsfunktion einzeln für jeden Ausgang.
• Sperrfunktion für jeden Kanal parametrierbar. Alternativ Zwangsstellungsfunktion separat für jeden Ausgang.
• Zeitfunktionen (Ein-, Ausschaltverzögerung).
• Treppenlichtfunktion mit Vorwarnfunktion durch zeitgesteuertes Reduzieren der Beleuchtung oder Aktivierung einer Permanentbeleuchtung.
• Treppenhausfunktion mit Zeitverlängerung oder variabler Terppenhauszeitvergabe über Kommunikationsobjekt.
• Soft-EIN-Funktion und Soft-AUS-Funktion einstellbar.
• Automatisches Ausschalten bei Helligkeitswert < X % einstellbar (mit individueller Verzögerungszeit).
• Einbeziehung in Lichtszenen möglich: Bis zu 64 interne Szenen sind je Ausgang parametrierbar.
• Verzögerungszeit bei Szenenabruf konfigurierbar.
• Dimmverhalten bei Aufruf einer neuen Szene einstellbar (anspringen, andimmen, Fading).
• Visuelle Rückmeldung beim Speichern einer Szene.
• Erweiterter Szenenabruf.
• Betriebsstundenzähler einzeln für jeden Ausgang aktivierbar.
• Betriebsstundenzähler als Vorwärtszähler (mit optionalem Grenzwert) oder Rückwärtszähler (mit optionalem Startwert).

Logikfunktionen

• Das Gerät verfügt über acht interne Logikfunktionen.
• Logikgatter (UND, ODER, exklusives UND, exklusives ODER, je mit bis zu 4 Eingängen).
• 1-Bit-auf-1-Byte-Umsetzer mit Eingangsfilter, Sperrobjekt und Vorgabe der Ausgabewerte.
• Sperrglied mit Filter- und Zeitfunktionen und Sperrobjekt.
• Vergleicher für Werte mit neun verschiedenen Eingangsdatenformaten und vielen Vergleichsoperationen.
• Grenzwertschalter mit Hysterese mit oberem und unterem Schwellwert bei neun verschiedenen Eingangsdatenformaten, inkl. Vorgabe der 1-Bit-Ausgabewerte.
• Die Logikfunktionen besitzen eigene KNX Kommunikationsobjekte und können Telegramme des Aktors oder anderer Busgeräte verarbeiten.

Hinweise:

• VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1.
• Die maximale Anschlussleistung ist abhängig von der gewählten Betriebsart (Phasenan- oder Phasenabschnitt). Nähere Angaben finden Sie in der Gebrauchsanleitung.
• Leistungserweiterung durch Gira Leistungszusätze.
• Parallelgeschaltete Ausgänge nur bis 95 % auslasten. An parallelgeschaltete Dimmausgänge keine Kompaktleuchtstofflampen anschließen. Parallelgeschaltete Dimmausgänge nicht mit Leistungszusätzen erweitern.
• Montage auf DIN-Hutschiene.
• KNX Data Secure kompatibel.
• Schneller Download der Applikation (Long Frame Support).
• Firmware-Updates sind mit der Gira ETS Service App (Zusatzsoftware) möglich.

Lieferumfang:

• Anschluss- und Abzweigklemme für KNX im Lieferumfang enthalten.
