GEWISS

01030500

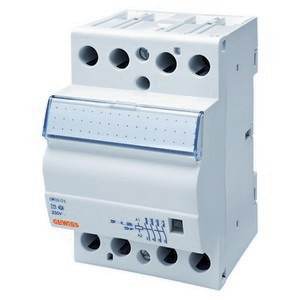

GEWISS GWD6734 Schütz 230VAC 63A 4S

GWD6734 8011564809666 GWD6734
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
2 ST Menge übernehmen
8 ST Menge übernehmen
640 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Schuetz zur Montage auf DIN- Tragschienen. Zum Schalten von Lasten, die nicht den Gebrauchskategorien AC-1/AC-7a entsprechen, bitte die technischen Informationen beachten. Die Schuetze koennen mit plombierbaren Klemmenabdeckungen und einen Hilfsschalter nachgeruestet werden. Zur optimalen Waermeabfuhr, bei enger Montage, wird der Einbau eines Distanzstueckes empfohlen.

Merkmale

Verpackungseinheit 8
Schutzart (IP) IP20
Verpackungseinheit 1
Verpackungseinheit 640
Verpackungseinheit 2
Gewicht 364,5
Gewichtseinheit G
Gewichtbezugsmenge 1
Einbautiefe 72 mm
Bemessungsbetriebsspannung 400 V
Spannungsart der Betätigungsspannung AC/DC
Spannungsart der Betriebsspannung AC
Bemessungsbetriebsstrom 63 A
Anzahl der Kontakte als Schließer 4
Bemessungsbetätigungsspannung 230 V
Breite in Teilungseinheiten 3
Zusatzeinrichtungen möglich ja
Brummfrei ja
Kurzbeschreibung Schuetz Reiheneinbaugeraet 230V AC / 220V DC 63A 4S 3TE
Gebrauchskategorie nach EN IEC 60947-4-1 AC-1
eClass 11.0 - Klasse 27142308
UNSPSC 14.0801 - Klasse 39122200

Anhänge

icon
Datei
pdb_REACHNOSCIP_26_01_22.pdf (1.05 MB)
icon
Datei
pdb_ct_serie90am_rev2.0_de.pdf (16.7 MB)
