Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 3 ST | Menge übernehmen |
| 12 ST | Menge übernehmen |
| 1.440 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

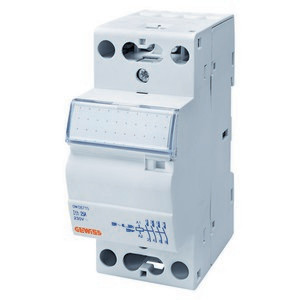

Schuetz zur Montage auf DIN- Tragschienen. Zum Schalten von Lasten, die nicht den Gebrauchskategorien AC-1/AC-7a entsprechen, bitte die technischen Informationen beachten. Die Schuetze koennen mit plombierbaren Klemmenabdeckungen und einen Hilfsschalter nachgeruestet werden. Zur optimalen Waermeabfuhr, bei enger Montage, wird der Einbau eines Distanzstueckes empfohlen.
Merkmale
| Verpackungseinheit | 3 |
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 1440 |
| Verpackungseinheit | 12 |
| Gewicht | 234 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Einbautiefe | 72 mm |
| Bemessungsbetriebsspannung | 400 V |
| Spannungsart der Betätigungsspannung | AC/DC |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsbetriebsstrom | 25 A |
| Anzahl der Kontakte als Schließer | 4 |
| Bemessungsbetätigungsspannung | 230 V |
| Breite in Teilungseinheiten | 2 |
| Zusatzeinrichtungen möglich | ja |
| Brummfrei | ja |
| Kurzbeschreibung | Schuetz Reiheneinbaugeraet 230V AC / 220V DC 25A 4S 2TE |
| Gebrauchskategorie nach EN IEC 60947-4-1 | AC-1 |
| eClass 11.0 - Klasse | 27142308 |
| UNSPSC 14.0801 - Klasse | 39122200 |
