auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 10 ST | Menge übernehmen |
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 10 ST |
| Bestellschritt | 10 ST |
Beschreibung

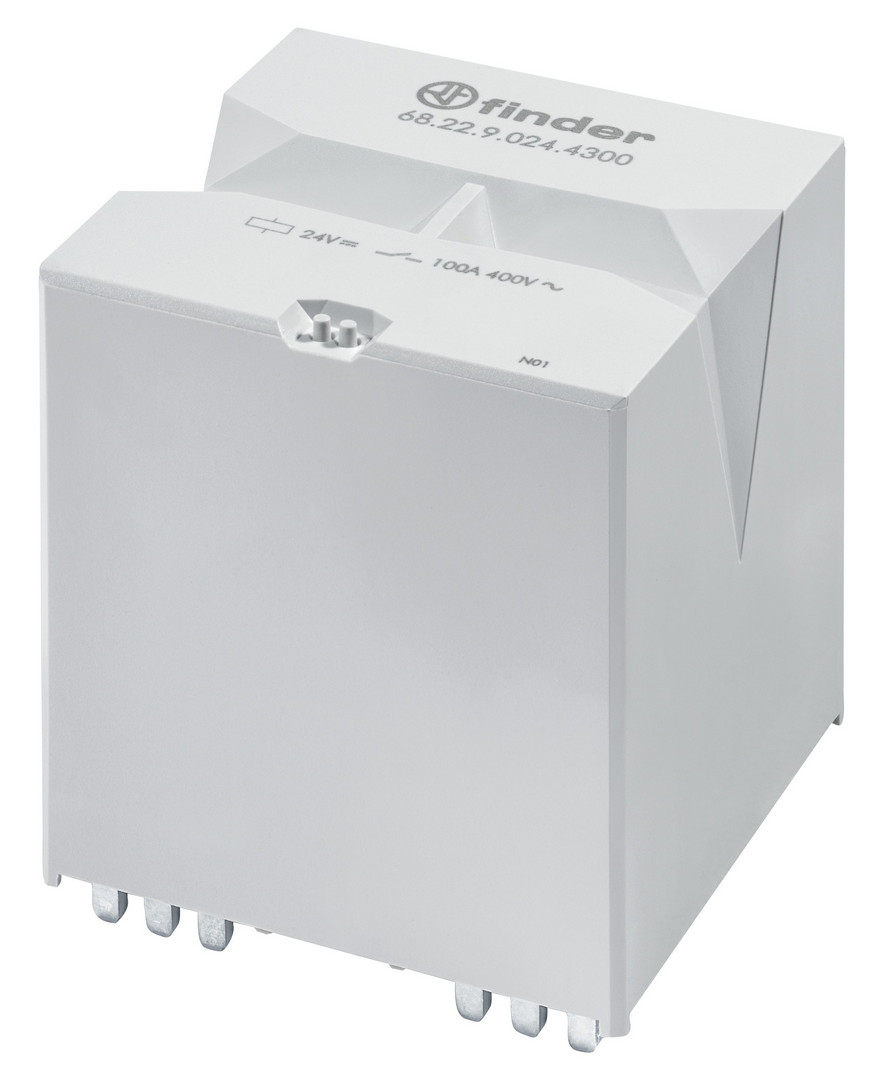

Leistungsrelais für Leiterplatte zum Einsatz in Wechselrichtern oder Ladesäulen, 2 Schließer für 100 A (AC1), max. Einschaltstrom 300 A - 1 ms, Brückenkontakte, Kontaktmaterial AgSnO2, Kontaktöffnung größer 3.6 mm, Nennspannung 400 V AC, max. Schaltspannung 690 V AC, max. Schaltleistung AC1/AC7a (400 V AC) 40.000 VA (pro Kontakt), max. Schaltleistung AC15 (230 V AC) 4.600 VA, 1-Phasenmotorlast, AC3-Betrieb (230 V AC) 2.2 kW, minimale Schaltlast 1000 mW bei 10 V/10 mA, Umgebungstemperatur -40 bis + 70 °C bei max. Kontaktdauerstrom und Ansteuerung innerhalb des Arbeitsbereichs, Umgebungstemperatur bis 85 °C im Energiesparmodus bei. max. Kontaktdauerstrom, Ansteuerungsbereich und Betrieb im Haltespannungsbereich, Spulennennleistung 2.9 W, minimale Halteleistung 0.7 W, Spulenspannung 24 V DC, Standardbetrieb: Arbeitsbereich 0.90 bis 1.1 x Un, im Energiesparmodus: 0.95 bis 2.5 x Un (kleiner 1 s), Haltespannungsbereich 0.5 x Un, Abstand zwischen Leiterplatte und Relais-Grundplatte zur Luftzirkulation beträgt 1,5 mm
Merkmale
| Schutzart (IP) | IP40 |
| Breite | 52.5 mm |
| Verpackungseinheit | 10 |
| Verpackungseinheit | 50 |
| Gewicht | 0,18 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Anzahl der Kontakte als Schließer | 2 |
| Nennstrom | 100 A |
| Höhe | 62 mm |
| Tiefe | 52.2 mm |
| Antrieb, Polung | ungepolt |
| Schaltverhalten des Antriebs | monostabil |
| Art des Schaltkontaktes | Einfachkontakt |
| Ausführung des elektrischen Anschlusses | Leiterplattenanschluss |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Werkstoff der Kontaktbeschichtung | unbehandelt |
| Werkstoff des Kontaktes | sonstige |
| Spannungsart zur Betätigung | DC |
| Werkstoff des Kontakteinsatzes | Thermoplast |
| Kurzbeschreibung | Printrelais mit 2 Schließer zum Einsatz in Wechselrichtern oder Ladesäulen, max. Dauerstrom 100 A, Spulenspannung 24 V DC |
| eClass 11.0 - Klasse | 27142309 |
| UNSPSC 14.0801 - Klasse | 39122300 |
