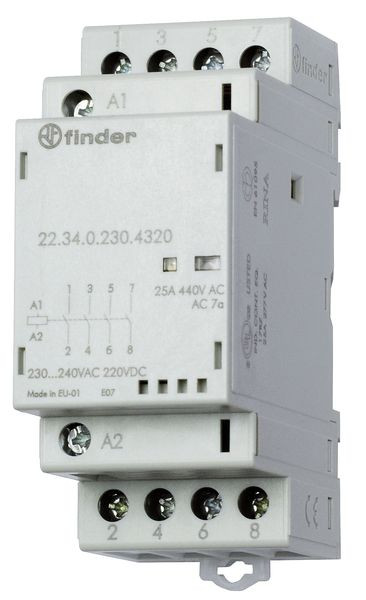

Artikelbild
Abbildung ähnlich
FINDER

01011356
FINDER 22.34.0.230.4320 Installations-Schütz

22.34.0.230.4320 8012823352381 223402304320
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

5 ST Menge übernehmen
50 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Installationsschütz für 35 mm-Schiene, 4 Schließer für 25 A / 250 V AC, Kontaktmaterial AgSnO2, max. Schaltleistungen bei 230 V AC: AC1 6250 VA, AC15 1800 VA, 3-Phasen-Motorlast, AC3 (400-440 V AC) 4 kW, Bemessungsstrom AC AC-7c 10 A, Glüh- und Halogenlampen 2000 W, Kompaktleuchtstofflampe (Energiesparlampe) 200 W, Leuchtstofflampe mit EVG 800 W, Leuchtstofflampe mit KVG 500 W, LED (230 V AC) 200 W, NV-Halogenlampen oder LED mit EVG 200 W, NV-Halogenlampen oder LED mit KVG 800 W. Spule: 230 V AC/DC, Breite 35 mm, mit LED und mechanischer Schaltstellungsanzeige, Relaisschutzart: IP 20

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 5
Verpackungseinheit 50
Gewicht 0,17
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Einbautiefe 60.8 mm
Bemessungsbetriebsspannung 250 - 440 V
Max. Glühlampenlast 2000 W
Max. Leuchtstofflampenlast 800 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 800 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 500 VA
Spannungsart der Betätigungsspannung AC/DC
Spannungsart der Betriebsspannung AC
Bemessungsbetriebsstrom 25 A
Anzahl der Kontakte als Schließer 4
Bemessungsbetätigungsspannung 230 V
Zusatzeinrichtungen möglich ja
Breite in Teilungseinheiten 2
Brummfrei ja
Kurzbeschreibung Schütz für Reiheneinbau, 4 Schließer 25 A, Spule 230 V AC/DC, LED-Anzeige
eClass 11.0 - Klasse 27142308
UNSPSC 14.0801 - Klasse 39122200
