01724968 EffEff 435-22IO-----00 SCALA ERWEITERUNGSMODUL
435-22IO-----00
4042203580756
435-22IO-----00
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
9.999 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

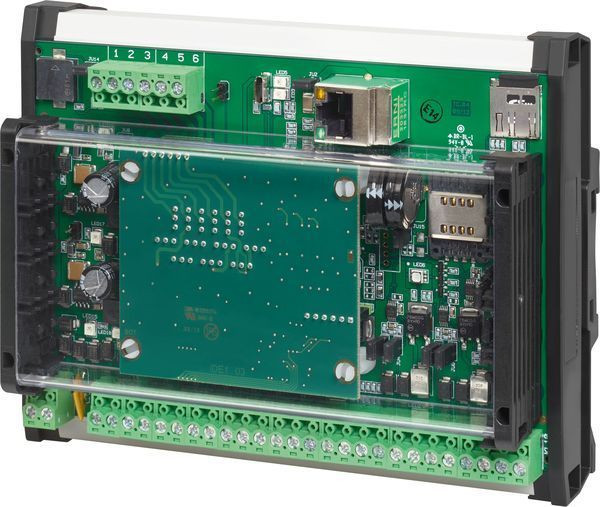

Durch die Verwendung des SCALA Erweiterungsmoduls kann der SCALA Controller zum Anschluss von bis zu vier Türen mit je einem Leser ausgebaut werden.|Das Modul wird direkt auf die SCALA Controller-Platine aufgesteckt. Die Spannungsversorgung erfolgt ebenfalls über den SCALA Controller.|Das Erweiterungsmodul beinhaltet drei Relais-Ausgänge sowie vier analoge Eingänge. Die Verwendung der Relais und der Eingänge wird über Jumper, die sich auf der Platine befinden, eingestellt. Es können insgesamt sechs Ausgangspins belegt werden.|Folgende Kombinationsmöglichkeiten können eingestellt werden:|1 x Ausgang, 2 x Eingänge – max. 3 Türen und 2 weitere analoge Eingänge|2 x Ausgänge, 1 x Eingang – max. 4 Türen und 1 weiterer analoger Eingang|3 x Ausgänge: max. 4 Türen mit einem weiteren frei definierbaren Ausgang|4 x Eingänge zur zusätzlichen Abfrage von analogen Signalen|Zur Montage wird die Platine einfach auf den Controller gesteckt.
Merkmale
Schutzart (IP) | IP30 |
Breite | 72 mm |
Verpackungseinheit | 9999 |
Gewicht | 0,1 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85371095 |
Montageart | sonstige |
Höhe | 65 mm |
Vernetzbar | ja |
Betriebsspannung bei DC | 12 - 24 V |
Betriebstemperatur | 0 - 50 °C |
Ausführung | Kontrolleinheit |
Werkstoff | Kunststoff |
Ausführung der Schnittstelle | Bus-System |
Farbe | grün |
Tiefe | 5 mm |
Max. Anzahl der Türen | 1 |
Signalausgabe | Lichtsignal |
Power over Ethernet (PoE) | ohne |
VdS-Klasse | ohne |
Kurzbeschreibung | SCALA net Erweiterungsmodul für Controller |
