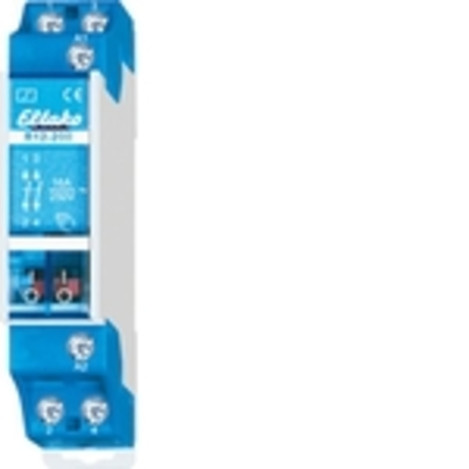

Artikelbild
Abbildung ähnlich
ELTAKO

01504410
ELTAKO R12-200-24V DC Installationsrelais

R12-200-24V DC 4010312201046 22200055
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen
100 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

für Tragschienen DIN EN 50022,
Nennschaltleistung 16 A/250 V AC bzw. 10 A/400 V AC 2-polig 16A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und ­Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 1,9W. Kontakte 2 Schließer. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V. Es können auch die anschlusskompatiblen elektronischen Schaltrelais ER12DX-UC, ER12-200-UC und ER12-110-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 12-230V AC 50-60 Hz und 12-230V DC ab.

Merkmale

Verpackungseinheit 1
Verpackungseinheit 100
Verpackungseinheit 10
Gewicht 0,09
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Montageart DIN-Schiene
Funktion sonstige
Einbautiefe 55 mm
Bemessungsstrom 16 A
Breite in Teilungseinheiten 1
Steuerspannung 1 24 V
Steuerspannungsart 1 DC
Frequenz der Steuerspannung 1 50 Hz
Max. Schaltstrom (cos phi = 0,6) 10 A
Max. Glühlampenlast 2300 W
Max. Leuchtstofflampenlast 2300 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 2300 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 500 VA
Spannungsart der Versorgungsspannung DC
Anzahl der Kontakte als Schließer 2
Kurzbeschreibung Schaltrelais 24V DC. 2 Schließer 16A/250V AC
eClass 11.0 - Klasse 27142309
UNSPSC 14.0801 - Klasse 39122300
