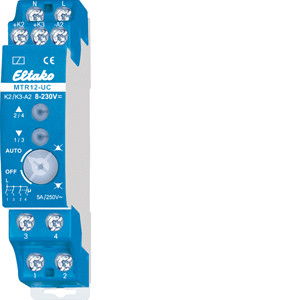

ELTAKO MTR12-UC Motor-Trennrelais

der prozessorgesteuerte EGS12Z2 und EGS12Z setzt die Befehle der Sensoren bzw. der nachgeschalteten Sensorrelais um und schaltet zwei Motoren bzw. einen Motor oder das Motortrennrelais MTR12, 1 Teilungseinheit = 18mm breit, 55mm tief, Versorgungsspannung = Steuerspannung an den Klemmen +B1 - -A2 bzw. A3 bis A8 muss das gleiche Potential liegen, folgenden Funktionen:
Wendeautomatik, Rückfallverzögerung, Komfortwendeautomatik, Dauer Auf, Dauer Ab,
Beschreibung der Steuereingänge
A3 + A4 (durch eine Drahtbrücke verbunden) für die örtliche Steuerung mit einem normalen Taster
A3 und A4 für die örtliche Steuerung mit einem normalen Rolladen-Doppelkippschalter
A3 und A4 alternativ für die statische Zentralsteuerung
A5 und A6 für die örtliche Steuerung mit einem normalen Rolladen-Doppeltaster
A5 und A6 alternativ für die dynamische Zentralsteuerung
A7 und A8 für die dynamische Zentralsteuerung mit Priorität
2+2 Schließer 5A/250V AC für 2 Motoren Motor-Trennrelais, 2 + 2 Schließer nicht potenzialfrei 5A/250V AC, für ein oder zwei 230V-Motoren. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Universal-Steuerspannung 8..230V UC. Versorgungsspannung 230V. Die Rohrmotoren von Beschattungselementen und Rollladen dürfen keinesfalls direkt parallel geschaltet werden, da es sonst über die Endschalter zu Rückspannungen und letztendlich zur Zerstörung der Motoren kommt. Für einen Motor und wenn Steuerspannung und Motorspannung 230V betragen, genügt ein EGS12Z-UC. Sollen jedoch mehr als ein Motor mit einem EGS12Z-UC gesteuert werden oder ist die Steuerspannung ungleich, so muss für je zwei Motoren ein MTR12-UC angeschlossen werden. Die MTR12-UC können parallel betrieben werden, benötigen jedoch freie Kontaktausgänge K2/K3 des steuernden EGS12Z-UC. Diese werden mit den Klemmen K2/K3 des MTR12-UC verbunden. 1/2 = Motor 1, 3/4 = Motor 2. Mit einem Drehschalter können die Funktionen Auf oder Ab gesperrt werden und kann ganz ausgeschaltet werden. Diese Sperre gilt nur für die max. 2 angeschlossenen Motoren. Damit können einzelne Beschattungselemente oder Rollläden von der Automatikfunktion einer Gesamtsteuerung ganz oder teilweise ausgenommen werden.
