01532050

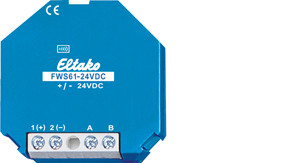

ELTAKO FWS61-24V DC Funk-Wetterdaten-Sendemodul

Funk-Wetterdaten-Sendemodul für die sieben Wetterdaten des Wetterdaten-Multisensors WMS. Mit innenliegender Antenne. Stand-by-Verlust nur 0,3 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Versorgungsspannung 24V DC von dem 33mm tiefen Schaltnetzteil WNT61-24VDC/10W, ebenfalls 45mm lang und 45mm breit. Dieses Schaltnetzteil versorgt gleichzeitig den Wetterdaten-Multisensor WMS einschließlich der Heizung des Regensensors. Ggf. für beide Geräte zusammen eine tiefe UP-Dose setzen. Dieses Wetterdaten-Sendemodul empfängt per Kabel J-Y (ST) Y 2x2x0,8 von dem außen am Gebäude befestigten Wetterdaten-Multisensor WMS einmal pro Sekunde die sieben aktuell erfassten Wetterdaten Helligkeit (aus drei Himmelsrichtungen), Dämmerung, Wind, Regen sowie Außentemperatur und sendet diese mit nachstehender Priorität als Funk-Telegramme in den ELTAKO-Gebäudefunk. An ein Funk-Wetterdaten-Sendemodul FWS61 kann nur ein Wetterdaten-Multisensor WMS angeschlossen werden. Es können jedoch mehrere FWS61 an einen Wetterdaten-Multisensor WMS angeschlossen werden. Nur bei einem FWS61 muss der außenliegende Abschlusswiderstand vorhanden sein. Bei weiteren FWS61 muss er dagegen entfernt werden. Die Auswertung erfolgt mit einem Controller, dem Funk-Multifunktions-Sensorrelais FMSR14, den Aktoren FSB14 und/oder FSB71. Beim Anlegen der Versorgungsspannung wird sofort ein Lern-Telegramm gesendet und nach ca. 60 Sekunden zwei Status-Telegramme mit allen aktuellen Werten. Danach Sendung mindestens alle 10 Minuten, jedoch auch unter folgenden Bedingungen: Helligkeitswerte West, Süd und Ost je von 0 bis 99 kLux bei einer Änderung um mindestens 10%. Dämmerungswerte von 0 bis 999 Lux bei einer Änderung um mindestens 10%. Windstärken von 0 bis 70m/s. Ab 4m/s bis 16m/s werden die aktuellen Werte sofort 3-mal im Abstand einer Sekunde gesendet und danach weiter ansteigende Werte innerhalb von 20 Sekunden. Zurück­gehende Windstärken werden stufenweise 20 Sekunden verzögert gesendet. Regen bei Beginn sofort 3-mal, nach dem Ende innerhalb 20 Sekunden. Temperaturwerte von -40,0 °C bis +80,0 °C alle 10 Minuten, zusammen mit allen anderen Werten in einem Status-Telegramm. Überwachung der Wetterdaten-Multisensor-Funktion und Leitungsbruch. Bleibt die Wetterdaten-Meldung des Wetterdaten-Multisensors WMS 5 Sekunden ganz aus, dann sendet das FWS61 sofort und danach wieder alle 30 Sekunden ein Alarm-Telegramm, welches als Taster-Telegramm in einen Aktor eingelernt werden kann, um bei Bedarf Weiteres zu veranlassen. Außerdem werden die zwei Status-Telegramme mit den Werten Helligkeit 0 Lux, Dämmerung 0 Lux, Temperatur -40 °C (Frost), Wind 70 m/s und Regen gesendet. Wird wieder eine Meldung des Wetterdaten-Multisensors WMS erkannt, bricht der Alarm automatisch ab.
