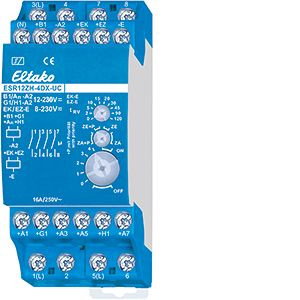

ELTAKO ESR12ZH-4DX-UC 4-fach Stromstoß-Schaltre

4-kanaliges Stromstoß-Schaltrelais mit integrierter Kartenschalter-Logik für Hotelzimmer. Komfortable Steuerung von Beleuchtung und Verbrauchern mit Willkommensszene, Rückfallverzögerung und zentraler Vorrangfunktion. Energieeffizient durch bistabile Relais und minimalen Stand-by-Verbrauch. Beim Einstecken der Zimmerkarte wird automatisch eine voreingestellte Willkommensszene aktiviert. Dabei werden die entsprechend konfigurierte(n) Relaiskontakt(e) eingeschaltet (z. B. Beleuchtung im Eingangsbereich und Deckenleuchte). Beim Herausziehen der Karte bleibt die Beleuchtung für die eingestellte Rückfallverzögerungszeit (0–120 s) weiterhin eingeschaltet. Nach Ablauf dieser Zeit werden zentral alle zugeordneten Kontakte ausgeschaltet. Bei einem Spannungsausfall verbleiben die Relaiskontakte im zuletzt eingenommenen Schaltzustand. Nach Wiederkehr der Versorgungsspannung wird dieser Zustand unverändert beibehalten. Funktion: - 4 potenzialfreie Schließer; 4 örtliche Tastereingänge; - Zentraleingang (ZE/ZA jeweils mit oder ohne Priorität); -Gruppen-EIN/AUS-Eingänge; - Zentralbefehle mit Vorrang. Eingang ZK zum Anschluss eines Kartenschalters für eine Willkommensszene (0–4 Kontakte konfigurierbar); - Rückfallverzögerung 0–120 s beim Herausziehen der Karte (Eingang ZK) einstellbar. DX-Technologie: Nulldurchgangsschaltung (bis zu 3 Kontakte bei angeschlossenem N) zur Reduzierung von Kontakt­verschleiß und zur Erhöhung der Lebensdauer. Technische Daten: - Versorgungsspannung: 12..230 V UC; - Kontakte: 4 Schließer, potenzialfrei; - Nennschaltleistung: 250 V AC/16 A; - LED-Lampen bis zu 200 W/600 W mit DX; - Glühlampen bis zu 2000 W; - Stand-by-Verlustleistung: 0,03–0,4 W; - Zentraleingang (ZE/ZA jeweils mit oder ohne Priorität) ; - Zentralbefehle mit Vorrang; - Gruppen-EIN/AUS-Eingänge. Steuereingänge: ; - Örtlich/Gruppen: 12–230 V UC; - Zentral/Kartenschalter: 8–230 V UC; - Montage: DIN-Schiene EN 60715 (TH35) ; - Einbaubreite: 2 TE (36 mm) ; - Umgebungstemperatur: –20 °C bis +50 °C.
