02846792

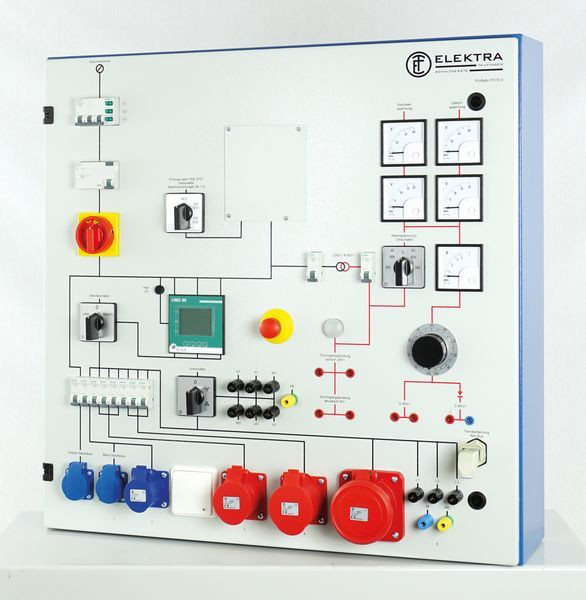

ELEKTRA PSTD 4-O Prüftafel PSTD 4 O mit digitale

• 1 Hauptsicherung Leitungsschutzschalter C 50 / 3-polig • 1 Not-Aus-Schalter 3 x 63 A als Hauptschalter mit Unterspannungsauslösung, in 0-Stellung abschließbar • 1 Not-Aus-Taster • 1 Anschlussdose mit Stecker für externen Not-Aus-Taster-Anschluss • 1 Fehlerstromschutzschalter 4 x 63 A, Auslösestrom 30 mA, für Wechselfehlerströme und pulsierende Gleichfehlerströme • 3 Phasenkontrollleuchten L1, L2, L3 • 1 Wendeschalter 3 x 63 A • 1 Gerätesicherung 5 x 20 mm, 2 A • 1 Digital-Multifunktionsmessgerät mit 3 x 3-stelliger Anzeige • Folgende Messwerte können jeweils gleichzeitig angezeigt werden: – Phasenströme L1, L2, L3 – Phasenspannungen L1-N, L2-N, L3-N – Verkettete Spannungen L1-L2, L2-L3, L1-L3 – Wirkleistung, Blindleistung, Scheinleistung – Frequenz, Leistungsfaktor • 3 Stromwandler 60/5 A • 1 Leitungsschutzschalter C 16 A, 1-polig • 1 Schutzkontakt-Steckdose 16 A, 230 V (Mess-Steckdose) • 1 CEE-Steckdose 16 A, 3-polig, 230 V • 3 Leitungsschutzschalter C 16 A, 1-polig • 1 USB-Ladestation Typ A und C • 1 CEE-Steckdose 16 A, 5-polig, 400 V • 3 Leitungsschutzschalter C 32 A, 1-polig • 1 CEE-Steckdose 32 A, 5-polig, 400 V • 1 CEE-Steckdose 63 A, 5-polig, 400 V • 5 Klemmsteckbuchsen 63 A, L1, L2, L3, N, PE • 1 Stern-Dreieck-Schalter 15 KW • 7 Klemmsteckbuchsen 63 A • 1 Leitungsschutzschalter C 16 A, 1-polig • 1 Schutzkontakt-Steckdose 16 A, 230 V (Arbeits-Steckdose) • 1 Sicherheitstransformator VDE 0551, 230 V/8-42-50 V/150 VA~ • 1 Leitungsschutzschalter C 1 A, 1-polig, prim. für Transformator • 1 Leitungsschutzschalter C 4 A, 1-polig, sek. für Transformator • 1 Einphasen-Ringstelltransformator 230 V/0-230 V/3,15 A • 1 Strommesser 0 – 4/8 A, 72 x 72 mm, Klasse 1,5 • 1 Spannungsmesser 0 – 20 V, AC, 72 x 72 mm, Klasse 1,5 • 1 Spannungsmesser 0 – 60 V, AC, 72 x 72 mm, Klasse 1,5 • 1 Spannungsmesser 0 – 20 V, DC, 72 x 72 mm, Klasse 1,5 • 1 Spannungsmesser 0 – 60 V, DC, 72 x 72 mm, Klasse 1,5 • 1 Spannungsmesser-Umschalter 20 V AC-60 V AC-0-60 V DC-20 V DC • 2 Sicherheits-Steckbuchsen zur Abnahme der regelbaren Wechselspannung 0 – 50 V • 1 Silizium-Brückengleichrichter 10 A, Restwelligkeit 48 % • 2 Sicherheits-Steckbuchsen zur Abnahme der regelbaren Gleichspannung 0 – 50 V • 1 Durchgangsprüfleuchte 24 V~ • 2 Sicherheits-Steckbuchsen für optische Durchgangsprüfung • 1 Summer 8 V~ für akustische Durchgangsprüfung • 2 Sicherheits-Steckbuchsen für akustische Durchgangsprüfung • 1 Umschalter Netz-VDE 0701-VDE 0702 zur Umschaltung der Steckdosenabgänge auf Schutzmaßnahmen-Prüfung
