Artikelbild
Abbildung ähnlich
EBERLE

01525235

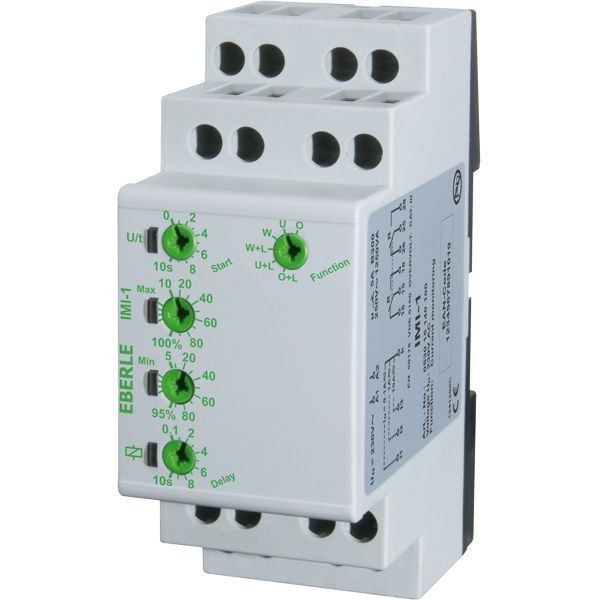

EBERLE IMI-1 Strommessrelais

IMI-1 4017254155970 053015140200
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Strommessrelais zur Überwachung von Gleich- und Wechselstrom. 3 Messbereiche. Die Stromart wird automatisch erkannt. Das Gerät verfügt über 3 Betriebsarten. Minimum: Es wird ein Mindeststrom überwacht, das Relais schaltet bei Unterschreiten des Sollwertes. Maximum: Es wird ein Höchststrom überwacht, das Relais schaltet bei Überschreiten des Sollwertes. Window (Fenster): Es wird ein Strombereich überwacht, das Relais schaltet sobald der Strom den Bereich über- oder unterschreitet. Jede Betriebsart kann mit oder ohne Fehlerspeicher gewählt werden. Funktionen frontseitig einstellbar. Getrennte Einstellung der Schaltschwellen. Einstellbare Fehlerreaktion und Anlaufüberbrückungszeit. Anzeige des Betriebszustandes über 3 LED: UH , >max. und <min. Fehlerspeicherung und Reseteingang. Montage auf Tragschiene

Merkmale

Breite 35 mm
Verpackungseinheit 1
Gewicht 0,15
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Höhe 87 mm
Tiefe 63 mm
Strommessbereich 0.1 - 10 A
1-Phasen-Fenster möglich ja
3-Phasen-Fenster möglich ja
1-Phasen-Unterstrom möglich ja
3-Phasen-Unterstrom möglich ja
1-Phasen-Überstrom möglich ja
3-Phasen-Überstrom möglich ja
Enthält Funktion Gleichspannung-Unterstrom ja
Enthält Funktion Gleichspannung-Überstrom ja
Funktion Gleichstrom-Fenster ja
Max. zulässige Ansprechverzögerungszeit 10 s
Min. einstellbare Ansprechverzögerungszeit 0.1 s
Max. zulässige Rückfallverzögerungszeit 10 s
Min. einstellbare Rückfallverzögerungszeit 0.1 s
Anzahl der Kontakte als Wechsler 2
Ausführung des elektrischen Anschlusses Schraubanschluss
Kurzbeschreibung Strommessrelais AC 230V, 1Wechsler 5A, 3 Messbereiche von UC 5mA...10 A
Stromart AC
Spannungsart der Versorgungsspannung AC
Spannungsart der Betriebsspannung AC
Bemessungsschaltstrom 5 A
Versorgungsspannung bei AC 50 Hz 230 V
Versorgungsspannung bei AC 60 Hz 230 V
Ansprechwert Stromstärke 1 10 - 20 A
Betriebsspannung bei AC 50 Hz 230 V
Betriebsspannung bei AC 60 Hz 230 V
eClass 11.0 - Klasse 27371802
UNSPSC 14.0801 - Klasse 39122300
