Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

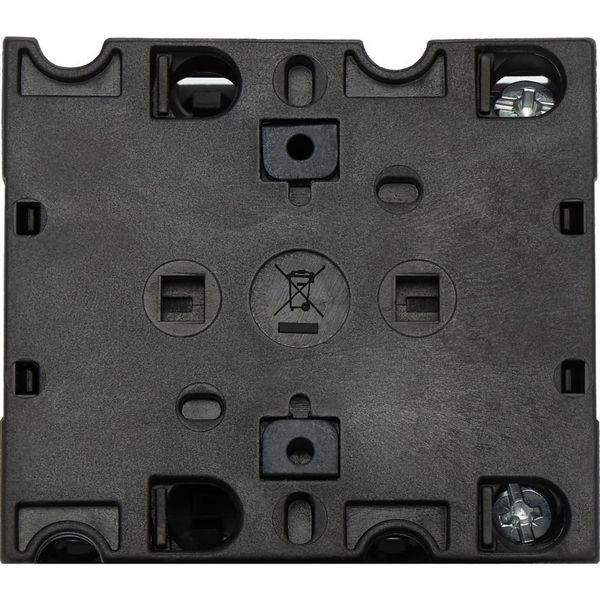

Stromumkehrschalter, Handelsname: T3, Bem.betriebsstrom (le) bei AC-21, 440 V: 32 A, Montageart: Einbau, Anzahl Baueinheiten: 3, Schaltwinkel: 60°, Betätigungsfunktion: Mit 0-(Aus)-Position, rastend, Schutzart: NEMA 12, IP65, NEMA 1, Aufdruck: 1-0-2, Designnummer: 8401
Merkmale
| Polzahl | 3 |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Gewicht | 0,21 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365019 |
| Ausführung | Wendeschalter |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 12 kW |
| Bemessungsdauerstrom Iu | 32 A |
| Mit Nullstellung | ja |
| Schutzart (IP), frontseitig | IP65 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 23.7 A |
| Schutzart (NEMA), frontseitig | 12 |
| Kurzbeschreibung | Reversing switches, Contacts: 5, 32 A, front plate: 1-0-2, 60 °, maintained, flush mounting |
| eClass 11.0 - Klasse | 27371405 |
| UNSPSC 14.0801 - Klasse | 39121601 |
