Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

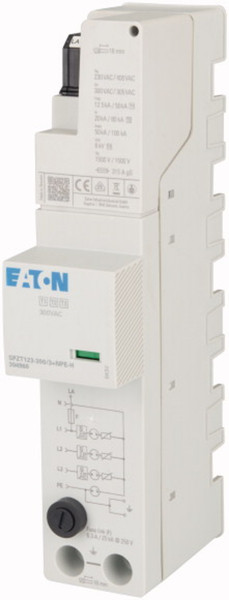

Zum Schutz von Verbraucheranlagen im netzseitigen Anschlussraum des Zählerschrankes auf 40-mm-Sammelschiene, Gegen transiente Überspannungen, die durch direkte und indirekte Blitzeinschläge verursacht werden, sowie Schaltspiele Erfüllt alle Anforderungen zur Installation von Überspannungsschutz nach DIN VDE 0100-534, Prüfklassen I, II, III entsprechend IEC 61643-1, SPD Typ T1+2+3, nach IEC 61643-11: 2011, EN 61643-11: 2012+A11: 2018, Blitzschutzklasse III und IV nach IEC 62305, leckstromfrei, mit integrierter Sicherung zur Absicherung des SmartMeterGateway und des APZ
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Gewicht | 0,66 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Sammelschiene |
| Blitzstoßstrom (10/350 µs) | 7.5 kA |
| Baugröße | 2 TE |
| Schutzpegel | 1.5 kV |
| Folgestromlöschfähigkeit | 0.1 kA |
| Höchste Dauerspannung AC | 300 V |
| Nennspannung AC | 240 V |
| Prüfklasse | Typ 1 und 2 und 3 |
| Schutzpegel L-N | 1.5 kV |
| Signalisierung am Gerät | optisch |
| Schutzpegel N-PE | 1.5 kV |
| Spezifische Energie (W/R) | 14 kJ/Ohm |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 160 A |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Überstromgeschützter Spannungsabgriff | ja |
| Kurzbeschreibung | Blitzstrom- und Überspannungsableiter für 40-mm-Sammelschiene, TN-S/TT, 3P, 7,5 kA (10/350) µs, Klasse I + II + III/Typ 1 + 2 + 3 |
| eClass 11.0 - Klasse | 27130808 |
| UNSPSC 14.0801 - Klasse | 39121613 |
