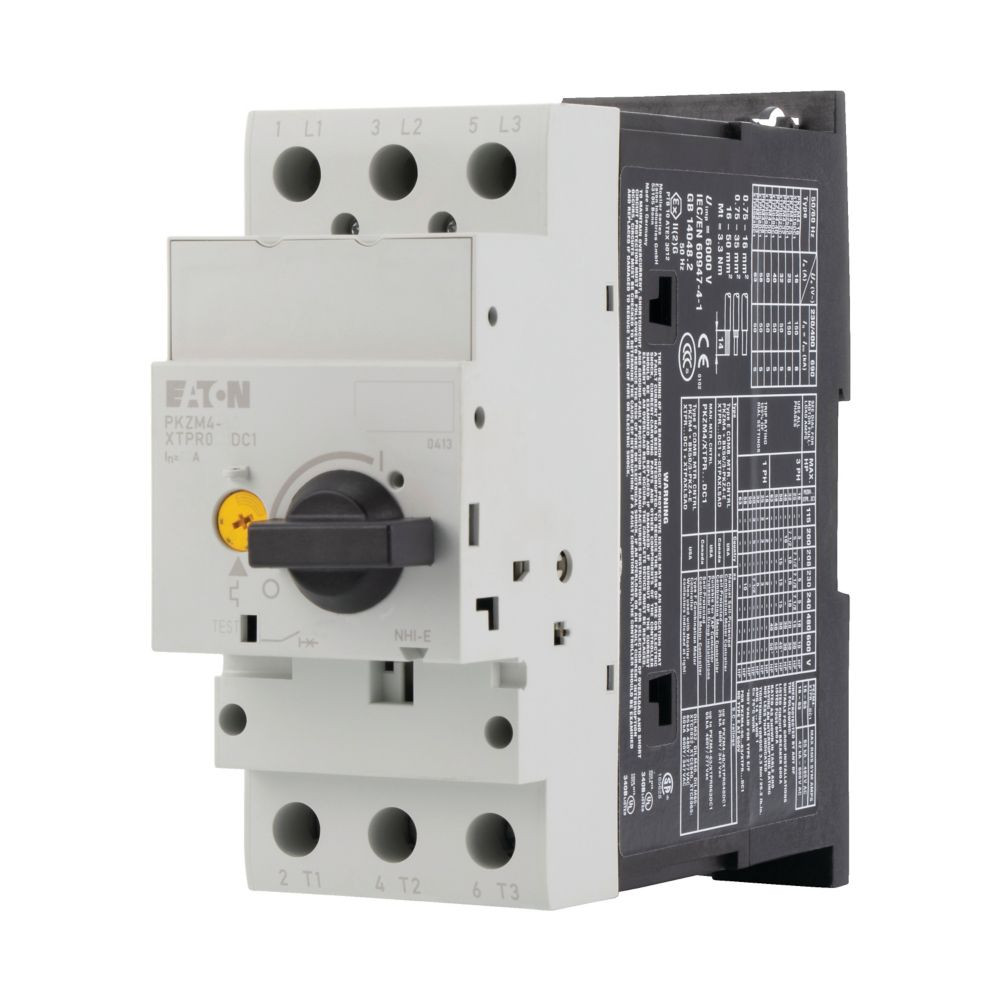

Artikelbild
Abbildung ähnlich
EATON

01501503
EATON PKZM4-58 MOTORSCHUTZSCHALTER 50-58A

PKZM4-58 4015082223946 222394
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

  • Zum Schutz von Motoren und Anlagen
  • Kurzschlußauslöser festeingestellt auf 20xIu
  • Bemessungsbetriebsstrom bis 63A
  • Bemessungskurzschlußstrom bei 400V = 50KA
  • Phasenausfallempfindlichkeit nach IEC/EN 60 947-4-1
  • Aufschnappbar auf Hutschiene EN 50 022 mit 7,5 oder 15 mm Höhe
  • Drehantrieb
    • Motorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM4, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Zubehör: Hilfsschalter, Spannungsauslöser

    Merkmale

    Schutzart (IP) IP20
    Breite 55 mm
    Polzahl 3
    Verpackungseinheit 1
    Gewicht 1,14
    Gewichtseinheit KG
    Gewichtbezugsmenge 1
    Statistische Warennummer 85362010
    Bemessungsdauerstrom Iu 58 A
    Bemessungsbetriebsspannung 690 V
    Überlastauslöser Stromeinstellung 50 - 58 A
    Anschlussart Hauptstromkreis Schraubanschluss
    Auslösetechnik thermomagnetisch
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 50 kA
    Einstellbereich des unverzögerten Kurzschlussauslösers 899 A
    Phasenausfallempfindlich ja
    Kupferzahl 36 /100st
    Kupfer-Basis 150,00 EUR/100kg
    Höhe 140 mm
    Tiefe 160 mm
    Ausführung des Betätigungselements Drehknopf
    Gerätebauart Einbaugerät Festeinbautechnik
    Verlustleistung 28.2 W
    Kurzbeschreibung Motor-protective circuit-breaker, 3p, Ir=50-58A, screw connection
    eClass 11.0 - Klasse 27370401
    UNSPSC 14.0801 - Klasse 39121601
    Bemessungsbetriebsleistung bei AC-3, 400 V 30 kW
    Bemessungsbetriebsleistung bei AC-3, 230 V 17 kW
