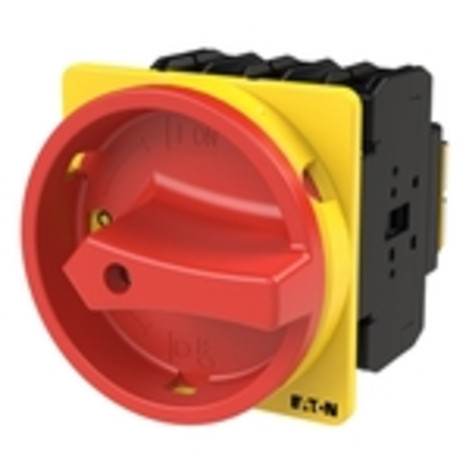

Artikelbild
Abbildung ähnlich
EATON

01503222
EATON P3-63/EA/SVB HAUPTSCHALTER

P3-63/EA/SVB 4015080316077 031607
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Ausgerüstet mit rotem Sperrgriff und gelbem Sperrkranz. Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., 3-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12

Merkmale

Breite 87 mm
Polzahl 3
Verpackungseinheit 1
Gewicht 0,43
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85365080
Bemessungsdauerstrom Iu 63 A
Bedingter Bemessungskurzschlussstrom Iq 100 kA
Schutzart (IP), frontseitig IP65
Verriegelbar ja
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung als NOT-AUS-Einrichtung ja
Ausführung des Betätigungselements Türkupplungsdrehantrieb
Ausführung als Hauptschalter ja
Ausführung als Wartungs-/Reparaturschalter ja
Bemessungsbetriebsleistung bei AC-23, 400 V 30 kW
Geeignet für Frontbefestigung 4-Loch ja
Gerätebauart Einbaugerät Festeinbautechnik
Bemessungsbetriebsleistung bei AC-3, 400 V 30 kW
Bemessungsbetriebsspannung 690 V
Anzahl der Schalter 1
Bemessungskurzzeitstromfestigkeit Icw 1.26 kA
Farbe des Betätigungselements rot
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Schaltleistung bei 400 V 30 kW
Bemessungsdauerstrom bei AC-23, 400 V 63 A
Schutzart (NEMA) 12
Höhe 102 mm
Tiefe 128 mm
Kurzbeschreibung Hauptschalter, P3, 63 A, Einbau, 3-polig, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in 0-Stellung
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
eClass 11.0 - Klasse 27371403
UNSPSC 14.0801 - Klasse 39121601
