Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Gemäß IEC 204 und DIN/VDE 0113/EN 60204 Verwendung in Gehäusen mit Tür oder Deckel. Mit Türverriegelung in der "I"-Stellung.

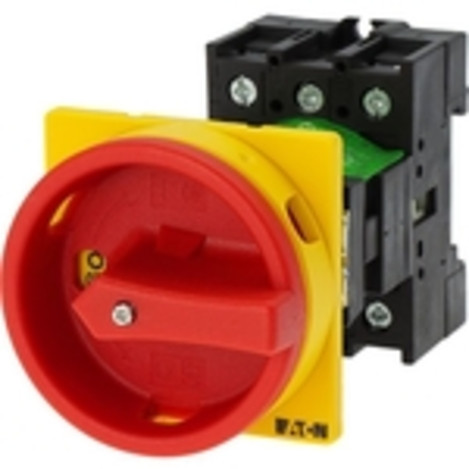

Hauptschalter, P1, Bemessungsdauerstrom (Iu): 32 A, Funktionen: NOT-AUS-Funktion, Verriegelbar, Ausstattung: Roter Drehgriff und gelber Sperrkragen, Montageart: Rückseitenmontage, Polzahl: 3-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: NEMA 1
Merkmale
| Breite | 54 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 0,22 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Bemessungsdauerstrom Iu | 32 A |
| Bedingter Bemessungskurzschlussstrom Iq | 80 kA |
| Schutzart (IP), frontseitig | IP65 |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 15 kW |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 13 kW |
| Bemessungsbetriebsspannung | 690 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 0.64 kA |
| Farbe des Betätigungselements | rot |
| Bemessungsdauerstrom bei AC-21, 400 V | 32 A |
| Schaltleistung bei 400 V | 15 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 32 A |
| Schutzart (NEMA) | 1 |
| Höhe | 70 mm |
| Tiefe | 90 mm |
| Kurzbeschreibung | Main switch, 3 pole, 32 A, Emergency-Stop function, Lockable in the 0 (Off) position, rear mounting |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 2000 |
| Verpackungseinheit | 100 |
| eClass 11.0 - Klasse | 27210708 |
| UNSPSC 14.0801 - Klasse | 39121321 |
| Montageart | Schraubbefestigung |
| Ausführung | Thermostat |
| Ausführung der Schaltfunktion | Öffner und Schließer |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 100 ST | Menge übernehmen |
| 2.000 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Länge | 25 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Querschnitt-Höhe | 12 mm |
| Querschnitt-Breite | 12 mm |
| eClass 11.0 - Klasse | 27370413 |
| UNSPSC 14.0801 - Klasse | 39122221 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Ausführung des Betätigungselements | Rollenhebel |
| eClass 11.0 - Klasse | 27270604 |
| UNSPSC 14.0801 - Klasse | 39122221 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP66 |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27270601 |
| UNSPSC 14.0801 - Klasse | 39122213 |
| Schaltfunktion | Schleichschaltglied |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 6 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 230 V | 0.3 A |
| Geeignet für Sicherheitsfunktionen | ja |
| Beschichtung Gehäuse | sonstige |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation | ohne |
| Ausführung des elektrischen Anschlusses | Steckverbinder M12 |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Gehäusebauform | Quader |
| Zwangsöffnung | ja |
| Anzahl der sicherheitsgerichteten Hilfskontakte | 2 |
| Ausführung des Betätigungselements | Kuppenstößel |
| Ausführung der Schnittstelle | ohne |
| Bemessungsbetriebsstrom Ie bei AC-15, 125 V | 6 A |
| Bemessungsbetriebsstrom Ie bei AC-15, 24 V | 6 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 125 V | 0.6 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V | 3 A |
| Breite des Sensors | 31 mm |
| Höhe des Sensors | 86 mm |
| Länge des Sensors | 33.5 mm |
| Umgebungstemperatur während des Betriebs | -25 - 70 °C |
| Anzahl der Kontakte als Öffner | 2 |
| Ausrichtung des Betätigungselements | Rollenstößel gerade |
| Schutzart (NEMA) | sonstige |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Angaben zur Marke
EATON
Hersteller
Eaton Electric GmbH Hein-Moeller-Str. 7 - 11 DE 53115 Bonn info-bonn@eaton.com
