Beschreibung

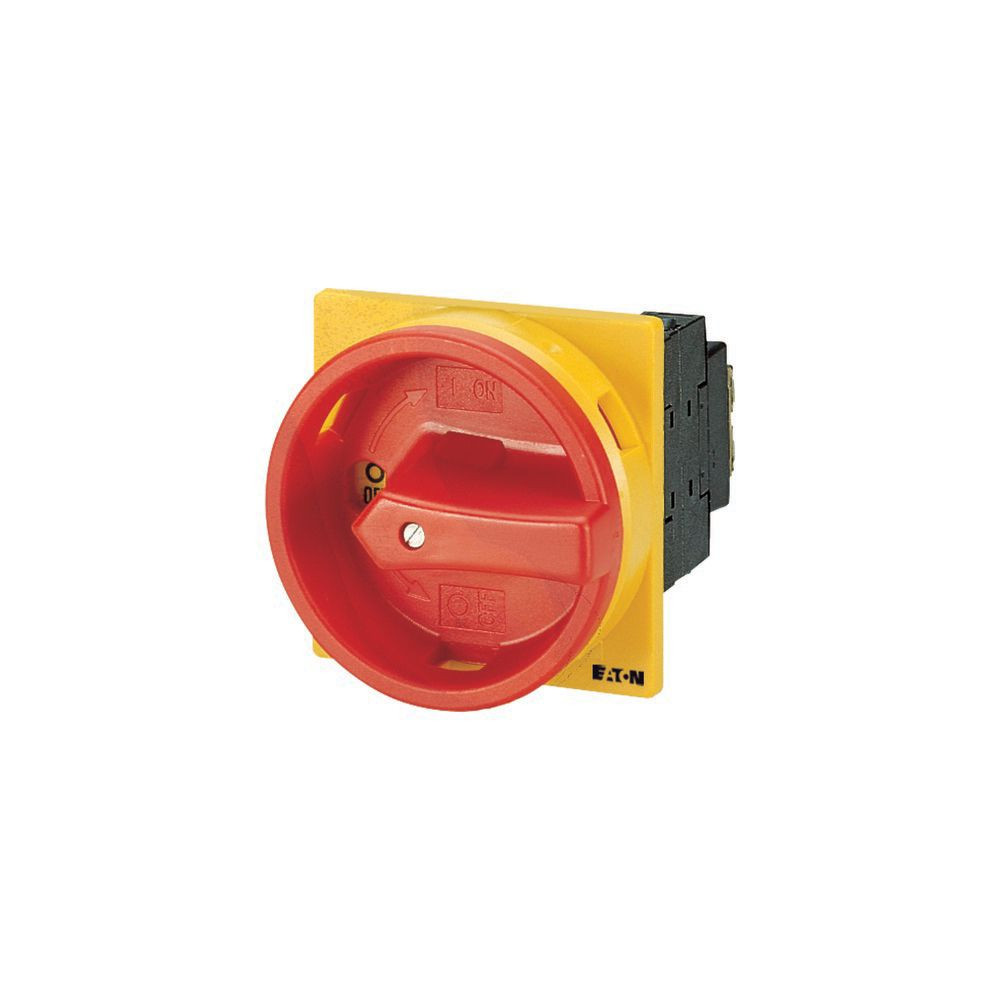

Griff rot mit Sperrkranz gelb, abschliessbar mit 3 Vorhängeschlössern, die Lasttrennschalter P1 sind sehr kompakt und robust gebaut, der Handantrieb wirkt in direkter Verbindung auf die Kontakte, die Kontakte werden beim Ausschalten zwangsläufig geöffnet. Bauformen allgemein: Isolierstoff-Aufbaugehäuse, Einbau, Zentraleinbau, Zwischenbau, IVS-Verteilereinbau
Hauptschalter, P1, Bemessungsdauerstrom (Iu): 25 A, Funktionen: Verriegelbar, NOT-AUS-Funktion, Ausstattung: Roter Drehgriff und gelber Sperrkragen, Montageart: Einbau, Polzahl: 4-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: NEMA 12
Merkmale
| Breite | 83 mm |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Gewicht | 0,22 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Bemessungsdauerstrom Iu | 25 A |
| Bedingter Bemessungskurzschlussstrom Iq | 50 kA |
| Schutzart (IP), frontseitig | IP65 |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 13 kW |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
| Bemessungsbetriebsspannung | 690 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 0.64 kA |
| Farbe des Betätigungselements | rot |
| Bemessungsdauerstrom bei AC-21, 400 V | 25 A |
| Schaltleistung bei 400 V | 13 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 25 A |
| Schutzart (NEMA) | 12 |
| Höhe | 65 mm |
| Tiefe | 119 mm |
| Kurzbeschreibung | Hauptschalter, P1, 25 A, Einbau, 3-polig + N, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in 0-Stellung |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
