Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

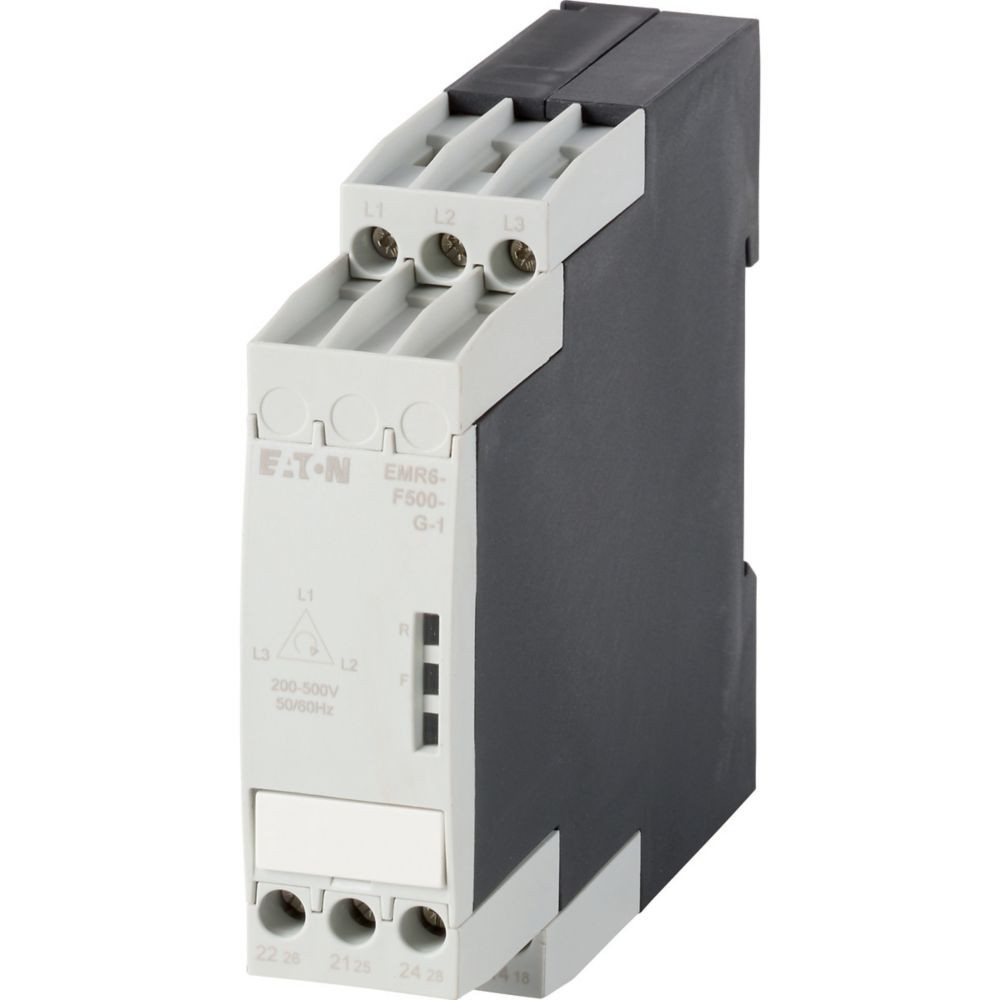

Phasenfolgerelais, Sortiment: Mess- und Überwachungsrelais EMR, Überwachung von Drehstromnetzen, Phasenausfallerkennung bei < 0,6 x Ue, Stromversorgung aus dem Messkreis, Ansprechverzögerung fest eingestellt, Überwachungsspannung je Phase: UN= 200 - 500 V AC, 50/60 Hz V AC, Überwachung von: Phasenausfall, Phasensequenz, Versorgungsspannung: 200 - 500 V AC, 50/60 Hz, Einbaulage: beliebig, Befestigung: Schnappbefestigung, Hutschiene IEC/EN 60715, Breite: 22,5 mm, Normen und Bestimmungen: IEC/EN 60255-6,
Merkmale
| Breite | 22.5 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,16 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 85.6 mm |
| Tiefe | 103.7 mm |
| Spannungsmessbereich | 200 - 500 V |
| Funktion Phasenfolgeüberwachung | ja |
| Funktion Phasenausfallerkennung | ja |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Kontakte als Wechsler | 2 |
| Spannungsart der Versorgungsspannung | AC |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsschaltstrom | 4 A |
| Versorgungsspannung bei AC 50 Hz | 200 - 500 V |
| Versorgungsspannung bei AC 60 Hz | 200 - 500 V |
| Betriebsspannung bei AC 50 Hz | 200 - 500 V |
| Betriebsspannung bei AC 60 Hz | 200 - 500 V |
| Kurzbeschreibung | Phasenfolgerelais, 200 - 500 V AC, 50/60 Hz |
| eClass 11.0 - Klasse | 27371803 |
| UNSPSC 14.0801 - Klasse | 39122332 |
