01532584

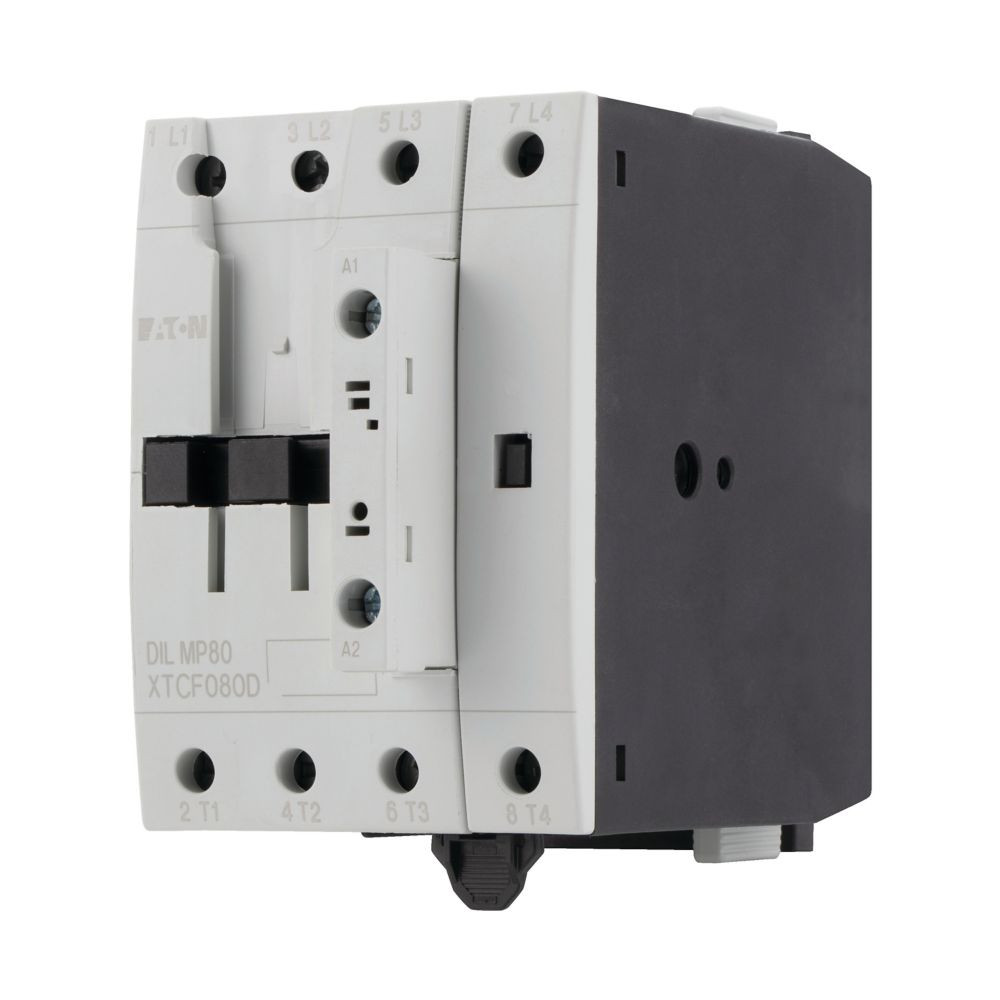

EATON DILMP80(RAC240) LEISTUNGSS 80A/AC-1

Leistungsschütze für 4-polige Verbraucher sind für AC-1-Schaltlasten optimiert.
Für Applikationen, bei denen Netzabschaltungen und -umschaltungen erfolgen, z.B. für PV-Anwendungsregel VDE4105 oder Heizungen geschaltet werden und Lasten 4-polig geschaltet werden, sind sie die Spezialisten.
Gut erreichbare Spulenanschlüsse an der Frontseite und komfortable Rahmenklemmen mit zwei getrennten Anschlussräumen ergeben deutliche Vorteile für eine schnelle und sichere Verdrahtung. Die mechanische Verriegelung benötigt keine zusätzliche Baubreite.
Berührungsschutz bei senkrechter Betätigung von vorne (EN 90274), finger- und handrückensicher.
Leistungsschütz, 80A/AC-1, AC, 4p, Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 50 A, konventioneller thermischer Strom, 3-polig, 50–60 Hz offen bei 40 °C: Ith =Ie= 80 A, gekapselt: Ith= 64 A, konventioneller thermischer Strom, 1-polig offen: Ith= 207 A, gekapselt: Ith= 186 A, 220 V 230 V: P= 15,5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P = 30 kW
