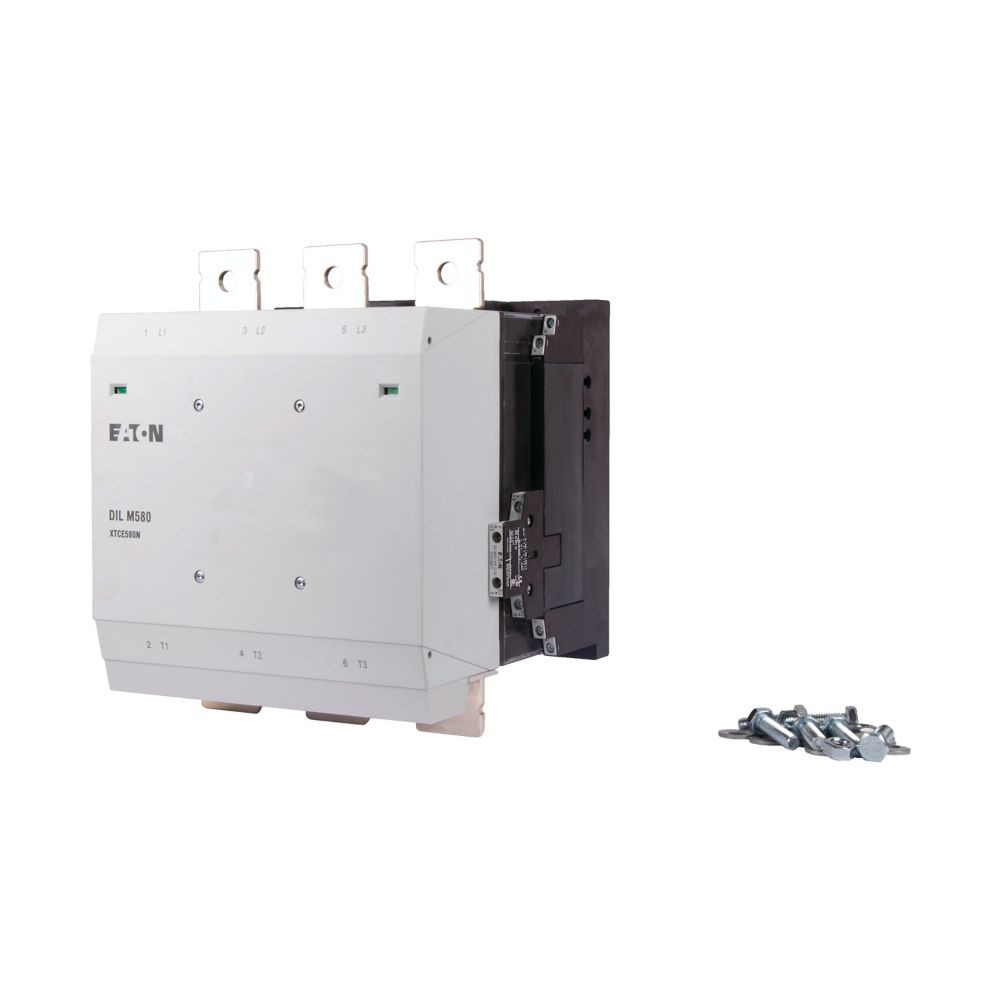

Artikelbild
Abbildung ähnlich
EATON

01529207
EATON DILM580/22(RAC500) Leist.s. m.Br 2S2Ö

DILM580/22(RAC500) 4015082082178 208217
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 580 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 980 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 1-polig offen: Ith = 2000 A

Merkmale

Breite 250 mm
Verpackungseinheit 1
Gewicht 16,21
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364190
Bemessungsbetriebsleistung bei AC-3, 400 V 315 kW
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 580 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz 480 - 500 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 480 - 500 V
Bemessungssteuerspeisespannung Us bei DC 250 - 700 V
Anschlussart Hauptstromkreis Schienenanschluss
Spannungsart zur Betätigung AC/DC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 456 A
Bemessungsbetriebsleistung bei AC-4, 400 V 250 kW
Kupferzahl 334 /100st
Kupfer-Basis 150,00 EUR/100kg
Bemessungsbetriebsleistung NEMA 298 kW
Höhe 296 mm
Tiefe 232 mm
Betriebsspannung bei AC 50 Hz 250 - 500 V
Betriebsspannung bei AC 60 Hz 250 - 500 V
Kurzbeschreibung Leistungsschütz, 380 V 400 V 315 kW, 2 S, 2 Ö, RAC 500: 250 - 500 V 40 - 60 Hz/250 - 700 V DC, Wechsel- und Gleichstrombetätigung, Schraubanschluss
eClass 11.0 - Klasse 27371003
UNSPSC 14.0801 - Klasse 39121529
