Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |

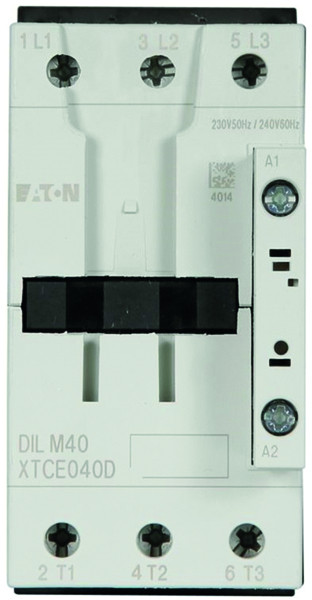

Beschreibung
aufsteckbare Zusatzkontakte gleicher Grösse bis 15KW
identische Baugrösse bei AC und DC-Antrieb
DC-Antrieb mit integrierter Schutzbeschaltung
geringe Halteleistung bei DC-Antrieb
Rahmenklemmen mit zwei Klemmräumen bei Hauptstrombahnen Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 40 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
identische Baugrösse bei AC und DC-Antrieb
DC-Antrieb mit integrierter Schutzbeschaltung
geringe Halteleistung bei DC-Antrieb
Rahmenklemmen mit zwei Klemmräumen bei Hauptstrombahnen Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 40 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Merkmale
| Breite | 55 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,87 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18.5 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 40 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 60 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 18 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 9 kW |
| Kupferzahl | 15 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Bemessungsbetriebsleistung NEMA | 22 kW |
| Höhe | 115 mm |
| Tiefe | 132.1 mm |
| Betriebsspannung bei AC 50 Hz | 230 - 690 V |
| Betriebsspannung bei AC 60 Hz | 230 - 690 V |
| Kurzbeschreibung | Leistungsschütz, 3-polig, 380 V 400 V 18,5 kW, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung, Schraubklemmen |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Verpackungseinheit | 1470 |
| Bemessungsfehlerstrom | 0.03 A |
| eClass 11.0 - Klasse | 27142207 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 16 A |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 2 |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 2 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 kA |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 16 mm² |
| Verlustleistung | 4.5 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
| 1.470 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| eClass 11.0 - Klasse | 27371302 |
| UNSPSC 14.0801 - Klasse | 39121529 |
| Montageart | Frontbefestigung |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 1 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Kontakte als Schließer | 1 |
| Ausführung | aufsteckbar |
| Fassung | ohne |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 3 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 7 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 5 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 2.2 kW |
| Bemessungsbetriebsleistung NEMA | 2.2 kW |
| Höhe | 68 mm |
| Tiefe | 75 mm |
| Betriebsspannung bei AC 50 Hz | 24 - 690 V |
| Betriebsspannung bei AC 60 Hz | 24 - 690 V |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 45 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27370401 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0.12 kW |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0.09 kW |
| Bemessungsdauerstrom Iu | 0.63 A |
| Bemessungsbetriebsspannung | 690 V |
| Überlastauslöser Stromeinstellung | 0.4 - 0.63 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Auslösetechnik | thermomagnetisch |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 150 kA |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 9.8 A |
| Phasenausfallempfindlich | ja |
| Höhe | 93 mm |
| Tiefe | 76 mm |
| Ausführung des Betätigungselements | Drehknopf |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Verlustleistung | 5.16 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| eClass 11.0 - Klasse | 27371302 |
| UNSPSC 14.0801 - Klasse | 39121529 |
| Montageart | Frontbefestigung |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 6 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Kontakte als Öffner | 2 |
| Anzahl der Kontakte als Schließer | 2 |
| Ausführung | aufsteckbar |
| Fassung | ohne |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Angaben zur Marke
EATON
Hersteller
Eaton Electric GmbH Hein-Moeller-Str. 7 - 11 DE 53115 Bonn info-bonn@eaton.com
