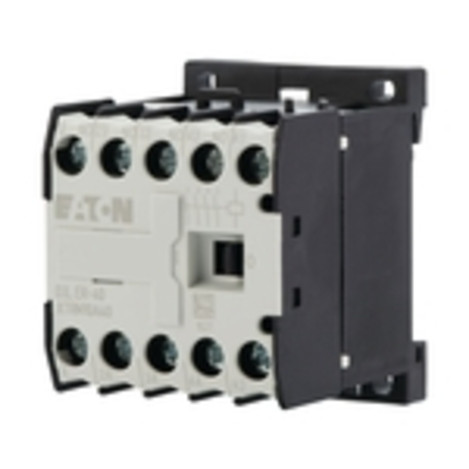

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Hilfsschütz, Sortiment: DILER Mini-Schütz, Anwendung: Hilfsschütze, Beschreibung: mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom konventioneller thermischer Strom, 1 Pol offen bei 50 °C: Ith =Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontakte S = Schließer: 4 S, Codenummer und Version der Kombination Unterscheidungsnummer: 40 E, verwendbar für: …DILE, Betätigungsspannung: 24 V 50 Hz, Stromart AC/DC: Wechselstrombetätigung, Schutzart: IP20, Hinweise: Kontaktnummern gemäß EN 50011
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,17 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 V |
| Spannungsart zur Betätigung | AC |
| Kupferzahl | 3 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Montageart | DIN-Schiene/Schraube |
| Anzahl der Hilfskontakte als Schließer | 4 |
| Bemessungsbetriebsstrom Ie, 400 V | 3 A |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Höhe | 58 mm |
| Tiefe | 52 mm |
| Spannungsart der Betriebsspannung | AC/DC |
| Bemessungsschaltstrom | 10 A |
| Bemessungsbetriebsstrom | 10 A |
| Betriebsspannung bei AC 50 Hz | 17 - 500 V |
| Betriebsspannung bei AC 60 Hz | 17 - 500 V |
| Betriebsspannung bei DC | 220 - 24 V |
| Kurzbeschreibung | Hilfsschütz, 24 V 50 Hz, S = Schließer: 4 S, Schraubklemmen, Wechselstrombetätigung |
| eClass 11.0 - Klasse | 27371001 |
| UNSPSC 14.0801 - Klasse | 39122307 |
