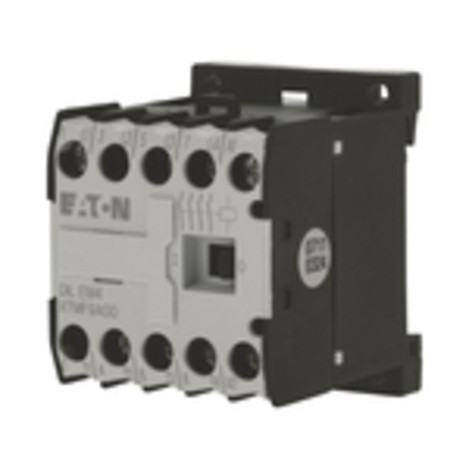

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
nach IEC/EN60947, 4 polig, mit Schraubanschlüssen, mit max 4 Hilfskontakten erweiterbar, Schraub und Schnappmontage, Ui 690 V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Lebensdauer 7 Mio Schaltspiele mechanisch, lieferbares Zubehör: Hilfsschalterbausteine, Schutzbeschaltungen, Sternpunktbrücken, Parallelverbinder, Verdrahtungssätze, mechanische Verriegelung
Leistungsschütz, Anwendung: Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 16 A
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,17 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6.6 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 3 kW |
| Kupferzahl | 3 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Bemessungsbetriebsleistung NEMA | 3.7 kW |
| Höhe | 58 mm |
| Tiefe | 52 mm |
| Betriebsspannung bei AC 50 Hz | 24 - 690 V |
| Betriebsspannung bei AC 60 Hz | 24 - 690 V |
| Kurzbeschreibung | Leistungsschütz, 230 V 50 Hz, 240 V 60 Hz, 4-polig, 380 V 400 V, 4 kW, Schraubklemmen, Wechselstrombetätigung |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
