Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

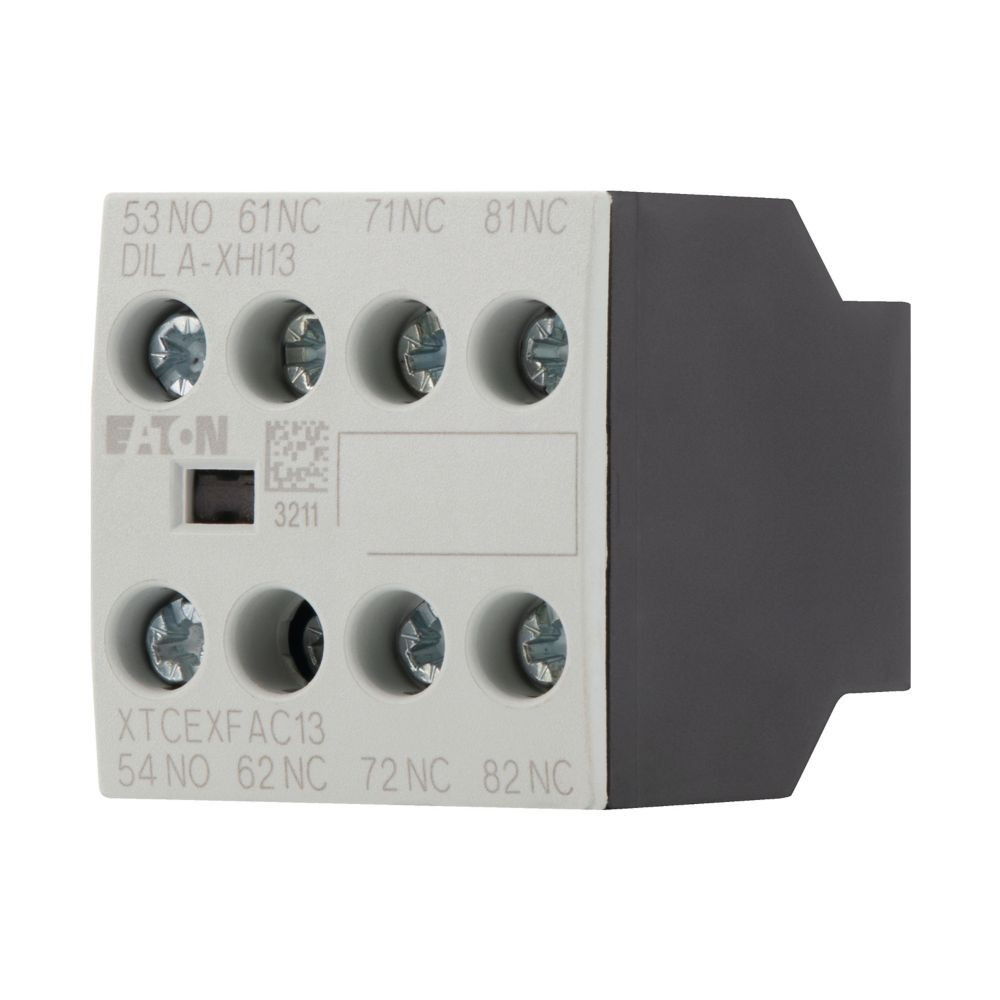

Schaltglieder nach EN50011
aufsteckbar auf SChütze DIL A-.. Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen. Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden. Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 1 S, Kontakte Ö = Öffner: 3 Ö, Montagetyp: Frontbefestigung, verwendbar für: DILA(C)…, DILM(C)7…, DILM(C)9…, DILM(C)12…, DILM(C)15…
aufsteckbar auf SChütze DIL A-.. Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen. Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden. Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 1 S, Kontakte Ö = Öffner: 3 Ö, Montagetyp: Frontbefestigung, verwendbar für: DILA(C)…, DILM(C)7…, DILM(C)9…, DILM(C)12…, DILM(C)15…
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Montageart | Frontbefestigung |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Kontakte als Öffner | 3 |
| Anzahl der Kontakte als Schließer | 1 |
| Kupferzahl | 1 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Ausführung | aufsteckbar |
| Fassung | ohne |
| Kurzbeschreibung | Hilfsschalterbaustein, 4-polig, Ith= 16 A, 1 S, 3 Ö, Frontbefestigung, Schraubklemmen, DILA, DILM7 - DILM38 |
| eClass 11.0 - Klasse | 27371302 |
| UNSPSC 14.0801 - Klasse | 39121529 |
Weitere Empfehlungen für Sie:
01516736
EATON DILM9-10(230V50240V60HZ Leistungsschütz
DILM9-10(230V50240V6
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 2.5 kW |
| Bemessungsbetriebsleistung NEMA | 3.7 kW |
| Höhe | 68 mm |
| Tiefe | 75 mm |
| Betriebsspannung bei AC 50 Hz | 24 - 690 V |
| Betriebsspannung bei AC 60 Hz | 24 - 690 V |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
10901295
Kabel/Leitungen NYM-J 4X1,5 grau Ring 50 m
RING 50
keine Verfügbarkeitsinformationen
auf Anfrage
je 100 M
Merkmale
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Nennspannung U | 500 V |
| Leiter-Form | rund |
| Leiter-Material | Kupfer |
| Bewehrung/Armierung | ohne |
| Zul. Kabelaußentemperatur bei Montage/Handling | 5 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 °C |
| Nennspannung U0 | 300 V |
| Zul. max. Leitertemperatur | 70 °C |
| Schutzhülle | ohne |
| Leiter-Oberfläche | blank |
| Brandverhaltensklasse nach EN 13501-6 | Eca |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| AWG-Größe | 0000 |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 36 mm |
| Spezifizierung Aderisolation | sonstige |
| Spezifizierung Mantelmaterial | sonstige |
| Kabelgeometrie | rund |
| Leiterwiderstand bei 20 °C | 12,1 Ohm/km |
| Identifikations-/Codierfarbe Ader | sonstige |
| Aderkennzeichnung nach HD 308 S2 | ja |
| Geeignet als Installationskabel | ja |
| eClass 11.0 - Klasse | 27060105 |
| UNSPSC 14.0801 - Klasse | 26121629 |
| Leiter-Nennquerschnitt | 1.5 mm² |
| Ader-Kennzeichnung | Farbe |
| Mantel-Farbe | grau |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Leiter-Klasse | Kl.1 = eindrähtig |
| Ader-Zahl | 4 |
| Außendurchmesser ca. | 9.5 mm |
| Mit Schutzleiter | ja |
| Gewicht | 135 kg/km |
| Kabelgewicht ca. kg/100 m | 13,50 |
| Ausführung | 4 x 1,5 |
Verkaufsdaten
| Mindestbestellmenge | 50 M |
| Bestellschritt | 50 M |
01517852
EATON DILA-XHI31 Hilfsschuetze HS-Baustein 4p.
DILA-XHI31
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| eClass 11.0 - Klasse | 27371302 |
| UNSPSC 14.0801 - Klasse | 39121529 |
| Montageart | Frontbefestigung |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Kontakte als Schließer | 3 |
| Ausführung | aufsteckbar |
| Fassung | ohne |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
01517849
EATON DILA-XHI04 Hilfsschuetze HS-Baustein 4p.
DILA-XHI04
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| eClass 11.0 - Klasse | 27371302 |
| UNSPSC 14.0801 - Klasse | 39121529 |
| Montageart | Frontbefestigung |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Kontakte als Öffner | 4 |
| Ausführung | aufsteckbar |
| Fassung | ohne |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
01516729
EATON DILA-40(230V50240V60HZ Leistungsschütz
DILA-40(230V50240V60
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27371001 |
| UNSPSC 14.0801 - Klasse | 39122307 |
| Montageart | DIN-Schiene/Schraube |
| Anzahl der Hilfskontakte als Schließer | 4 |
| Bemessungsbetriebsstrom Ie, 400 V | 4 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
| Spannungsart zur Betätigung | AC |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Höhe | 68 mm |
| Tiefe | 75 mm |
| Spannungsart der Betriebsspannung | AC/DC |
| Bemessungsschaltstrom | 16 A |
| Bemessungsbetriebsstrom | 16 A |
| Betriebsspannung bei AC 50 Hz | 17 - 500 V |
| Betriebsspannung bei AC 60 Hz | 17 - 500 V |
| Betriebsspannung bei DC | 220 - 24 V |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
