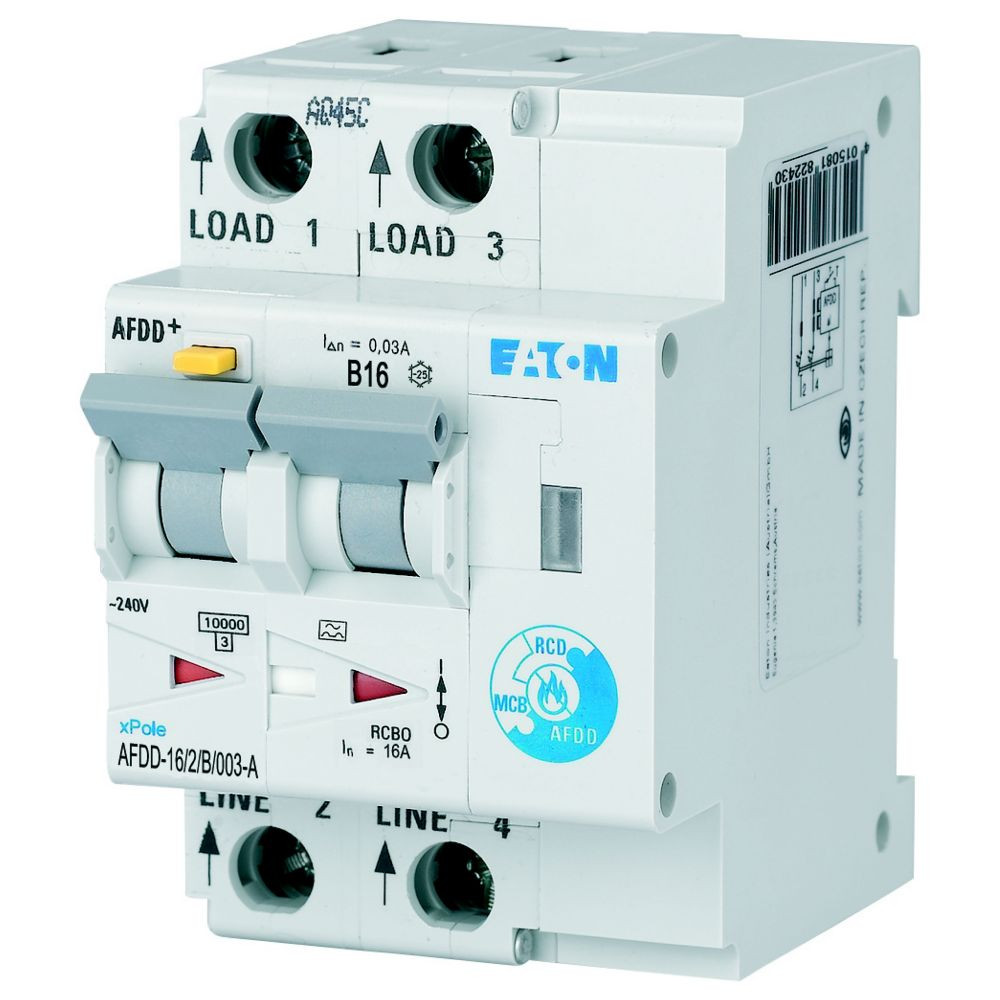

01005539 EATON AFDD-16/2/B/003-A Brandschutzschalter
AFDD-16/2/B/003-A
4015081822539
187204
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Brandschutzschalter, Fehlerlichtbogenschutzeinrichtung AFDD+ 10kA, 2-polig
Brandschutzschalter nach IEC/EN-62606, Erkennt und löscht Fehlerlichtbögen in Endstromkreisen gem. VDE 0100-420, Fertig kombiniert mit Fehlerstrom- und Leitungsschutzschalter, 2-polig: Beide Schaltstrecken abgesichert, Variabler Einbau N links oder rechts, Bemessungsströme 10 bis 40 A, Ausgelöstanzeige: MCB, RCD oder AFDD, LED Anzeige für Fehlerlichtbögen, Permanente Selbstüberwachung, Überspannungs- und Übertemperaturüberwachung, 10 und 30 mA Bemessungsfehlerströmen, Auslösecharakteristiken B, C, Bemessungsschaltvermögen 10 kA (32A, 40A, 6kA)
bedingt stoßstromfest 250A, unverzögert, pulsstromsensitiv, TypA Hochwertiger Brandschutzschalter (Fehlerlichtbogen-Schutzeinrichtung) mit Fehlerstromschutzschalter/Leitungsschutzschalter Kombination, netzspannungsunabhängig, Kontaktstellungsanzeige rot - grün, Klemmen-Hintersteckschutz, tristabiler Rastschieber - ermöglicht Ausbau aus einem bestehenden Verschienungsverband, umfangreiches Zubehörprogramm nachträglich anbaubar, große Auswahl an Bemessungsfehlerströmen, Bemessungsströme bis 40 A, Auslösecharakteristiken B, C, D, Bemessungsschaltvermögen 10 kA, geeignet zur Verwendung im Freien (Baustrom- und Freiluftverteiler) bis -25 °C
Brandschutzschalter nach IEC/EN-62606, Erkennt und löscht Fehlerlichtbögen in Endstromkreisen gem. VDE 0100-420, Fertig kombiniert mit Fehlerstrom- und Leitungsschutzschalter, 2-polig: Beide Schaltstrecken abgesichert, Variabler Einbau N links oder rechts, Bemessungsströme 10 bis 40 A, Ausgelöstanzeige: MCB, RCD oder AFDD, LED Anzeige für Fehlerlichtbögen, Permanente Selbstüberwachung, Überspannungs- und Übertemperaturüberwachung, 10 und 30 mA Bemessungsfehlerströmen, Auslösecharakteristiken B, C, Bemessungsschaltvermögen 10 kA (32A, 40A, 6kA)
bedingt stoßstromfest 250A, unverzögert, pulsstromsensitiv, TypA Hochwertiger Brandschutzschalter (Fehlerlichtbogen-Schutzeinrichtung) mit Fehlerstromschutzschalter/Leitungsschutzschalter Kombination, netzspannungsunabhängig, Kontaktstellungsanzeige rot - grün, Klemmen-Hintersteckschutz, tristabiler Rastschieber - ermöglicht Ausbau aus einem bestehenden Verschienungsverband, umfangreiches Zubehörprogramm nachträglich anbaubar, große Auswahl an Bemessungsfehlerströmen, Bemessungsströme bis 40 A, Auslösecharakteristiken B, C, D, Bemessungsschaltvermögen 10 kA, geeignet zur Verwendung im Freien (Baustrom- und Freiluftverteiler) bis -25 °C
Merkmale
Schutzart (IP) | IP20 |
Polzahl | 2 |
Verpackungseinheit | 1 |
Gewicht | 0,28 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85363010 |
Frequenz | 50 Hz |
Einbautiefe | 67 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 230 V |
Auslösecharakteristik | B |
Bemessungsfehlerstrom | 0.03 A |
Fehlerstrom-Typ | A |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 3 |
Bemessungsspannung Zusatzeinrichtung | 230 V |
Steuerspannungsart Zusatzeinrichtung | AC |
Zusatzeinrichtungen werkseitig angebaut | Brandschutzschalter |
Bemessungsabschaltvermögen nach EN 61009 | 10 kA |
Kurzbeschreibung | Brandschutzschalter, 2p, B, 16 A, 30 mA, Typ A |
