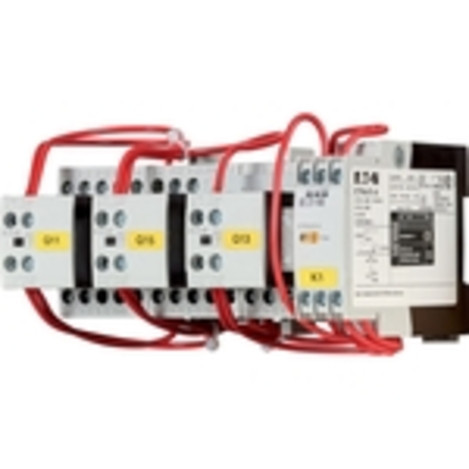

Abbildung ähnlich
01504296 EATON 278308 SDAINLM16(110V50HZ,120V60HZ)
SDAINLM16(110V50HZ,1
4015082783082
278308
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 16 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 500 V: P= 7.5 kW, 660 V 690 V: P= 7.5 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 110 V 50 Hz, 120 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM9-10, + DILA-XHI20, Dreieckschütz Q15: DILM9-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM7-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 158 mm |
| Verpackungseinheit | 1 |
| Gewicht | 1,03 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Funktion | Stern-Dreieck-Schütz |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 110 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 120 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Kupferzahl | 17 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 16 A |
| Anzahl der Schließer als Hauptkontakte | 9 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 16 A |
| Höhe | 82 mm |
| Tiefe | 117 mm |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Spannungsart der Betriebsspannung | AC |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 24 - 690 V |
| Betriebsspannung bei AC 60 Hz | 24 - 690 V |
| Schutzart (NEMA) | sonstige |
| Kurzbeschreibung | Star-delta contactor combination, 7.5kW/400V/AC3 |
