  7. 269246 NZMB2-S80-CNA

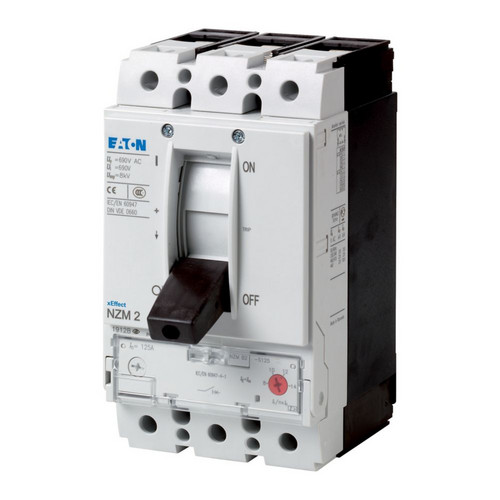

Artikelbild
Abbildung ähnlich
EATON

01598733
EATON 269246 NZMB2-S80-CNA

NZMB2-S80-CNA 4015082692469 269246
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die Leistungsschalter der Serie NZM..-S..CNA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Markt geeignet. Modulare Funktionsgruppen gestalten die Montage immer flexibel. Mit magnetischem Kurzschlussauslöser in Verbindung mit Überlastrelais. Mit Kurzschlussauslöser bei fehlendem Überlastauslöser. Hinweise: Schalter entsprechen sowohl UL/CSA- als auch IEC-Bestimmungen. IEC-Schaltleistungswerte auf dem Typenschild enthalten.

Merkmale

Schutzart (IP) IP20
Breite 105 mm
Polzahl 3
Verpackungseinheit 1
Gewicht 2,4
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362090
Bemessungsbetriebsleistung bei AC-3, 400 V 45 kW
Bemessungsdauerstrom Iu 80 A
Bemessungsbetriebsspannung 440 V
Anschlussart Hauptstromkreis Schraubanschluss
Auslösetechnik magnetisch
Bemessungsbetriebsleistung bei AC-3, 230 V 22 kW
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 18.5 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 14 - 8 A
Kupferzahl 137 /100st
Kupfer-Basis 150,00 EUR/100kg
Höhe 195 mm
Tiefe 149 mm
Ausführung des Betätigungselements Kipphebel
Gerätebauart Einbaugerät Festeinbautechnik
Verlustleistung 6.1 W
Kurzbeschreibung Leistungsschalter, 3p, 80A
eClass 11.0 - Klasse 27370401
UNSPSC 14.0801 - Klasse 39121601
