Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

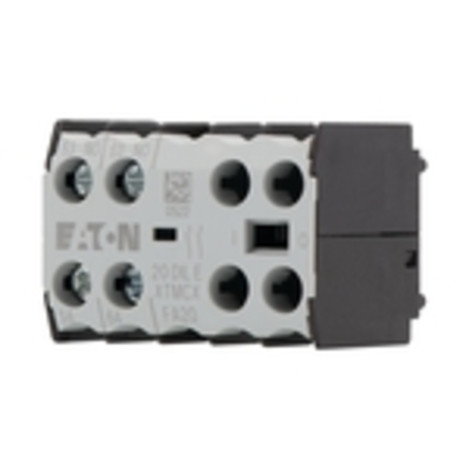

zum Aufbau auf Hilfsschütze DIL ER
2polig Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Schaltglieder nach EN 50012 sind zu bevorzugen. Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen. Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 2 A, Kontakte S = Schließer: 2 S, Montagetyp: Frontbefestigung, verwendbar für: DILEM-10(-G)(…), DILEM-01(-G)(…), DILEM-4(-G)(…), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)(…), DILEEM-01(-G)(…)
2polig Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Schaltglieder nach EN 50012 sind zu bevorzugen. Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen. Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 2 A, Kontakte S = Schließer: 2 S, Montagetyp: Frontbefestigung, verwendbar für: DILEM-10(-G)(…), DILEM-01(-G)(…), DILEM-4(-G)(…), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)(…), DILEEM-01(-G)(…)
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,03 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85389099 |
| Montageart | Frontbefestigung |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Kontakte als Schließer | 2 |
| Ausführung | aufsteckbar |
| Fassung | ohne |
| Kurzbeschreibung | Auxiliary contact module, 2N/O |
| eClass 11.0 - Klasse | 27371302 |
| UNSPSC 14.0801 - Klasse | 39121529 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 100 ST
Merkmale
| Schutzart (IP) | IP68 |
| eClass 11.0 - Klasse | 27144432 |
| UNSPSC 14.0801 - Klasse | 39121431 |
| Halogenfrei | ja |
| Mit Gegenmutter | ja |
| Geeignet für Kabeldurchmesser | 13 - 6 mm |
| Schlüsselweite | 24 mm |
| Gewindelänge | 10 mm |
| Gewindesteigung | 1.5 mm |
| Gewindenenngröße metrisch/PG | 20 |
| RAL-Nummer | 7035 |
| Einsatztemperatur | +100 - -40 °C |
| Werkstoffgüte | Polyamid (PA) |
| Gewindeart | metrisch |
| Werkstoff | Kunststoff |
| Ausführung | gerade |
| Farbe | grau |
| Schlagfest | ja |
| Mit Zugentlastung | ja |
| Art der Dichtung | Dichtring |
| Sechskant Eckmaß | 27 mm |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
auf Anfrage
je 100 ST
Merkmale
| eClass 11.0 - Klasse | 27144424 |
| UNSPSC 14.0801 - Klasse | 39121431 |
| Halogenfrei | ja |
| Glasfaserverstärkt | ja |
| Werkstoffgüte | Polyamid (PA) |
| Gewindeart | metrisch |
| Werkstoff | Kunststoff |
| Gewindesteigung | 1.5 mm |
| Gewindenenngröße metrisch/PG | 20 |
| Farbe | grau |
| Höhe | 5 mm |
| Form | sechseckig |
| Schlagfest | ja |
| Ausführung | Schlüsselweite: 24 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
auf Anfrage
je 100 ST
Merkmale
| Spannungsart | AC |
| Leistungsverlust bei Bemessungsstrom | 5.4 W |
| eClass 11.0 - Klasse | 27142005 |
| UNSPSC 14.0801 - Klasse | 39121600 |
| Bemessungsstrom | 63 A |
| Betriebsklasse | gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Geräteschutz) |
| Ausführung Kennmelder | Mittenkennmelder |
| Bemessungsspannung AC | 500 V |
| Isolierte Metallgrifflaschen (IMGL) | ja |
| Sicherungs-Baugröße nach IEC 60269 | NH000 |
| Bemessungsabschaltvermögen AC | 120 kA |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| eClass 11.0 - Klasse | 27371302 |
| UNSPSC 14.0801 - Klasse | 39121529 |
| Montageart | Frontbefestigung |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 6 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Kontakte als Schließer | 1 |
| Ausführung | aufsteckbar und integrierbar |
| Fassung | ohne |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
01504152
EATON DILEM-10(230V50HZ240 LEISTUNGSSCHUETZ
DILEM-10(230V50HZ240
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6.6 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 3 kW |
| Bemessungsbetriebsleistung NEMA | 3.7 kW |
| Höhe | 58 mm |
| Tiefe | 52 mm |
| Betriebsspannung bei AC 50 Hz | 24 - 690 V |
| Betriebsspannung bei AC 60 Hz | 24 - 690 V |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Angaben zur Marke
EATON
Hersteller
Eaton Electric GmbH Hein-Moeller-Str. 7 - 11 DE 53115 Bonn info-bonn@eaton.com
