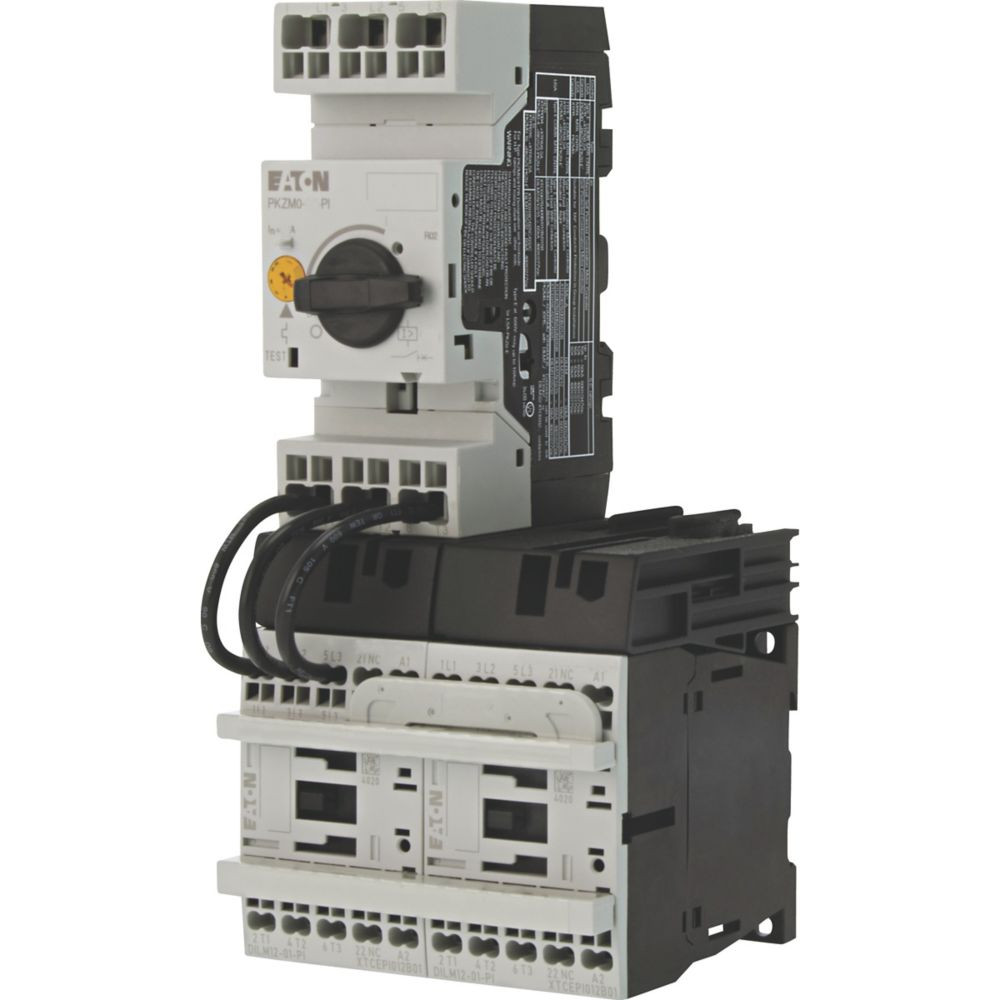

Artikelbild
Abbildung ähnlich
EATON

04554992
EATON 199603 MSC-R-12-M12(24VDC)-PI Wendestart

MSC-R-12-M12(24VDC)-PI 4015081983049 199603
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Wendestarter, Grundgerät: MSC, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Motordaten Bemessungsbetriebsleistung AC-3 380 V 400 V 415 V: P= 5,5 kW, Einstellbereich Überlastauslöser: Ir= 8 - 12 A, Koordinierung: Zuordnungsart „1“, Betätigungsspannung: 24 V DC, Gleichspannung, Normen und Bestimmungen: IEC/EN 60947-4-1, VDE 0671

Merkmale

Schutzart (IP) IP20
Breite 90 mm
Verpackungseinheit 1
Gewicht 1,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW
Bemessungsbetriebsstrom Ie 11.3 A
Überlastauslöser Stromeinstellung 12 - 8 A
Bemessungssteuerspeisespannung Us bei DC 24 V
Mit Kurzschlussauslöser ja
Anschlussart Hauptstromkreis Federzuganschluss
Spannungsart zur Betätigung DC
Kupferzahl 35 /100st
Kupfer-Basis 150,00 EUR/100kg
Höhe 197 mm
Tiefe 95 mm
Auslöseklasse CLASS 10 A
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Federzuganschluss
Art des Motorstarters Wendestarter
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig 3 kW
Bemessungsbetriebsstrom bei AC-3, 400 V 12 A
Umgebungstemperatur, Obergrenze ohne Einschränkungen 55 °C
Temperaturkompensierter Überlastschutz ja
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V 50000 A
Schutzart (NEMA) sonstige
Zuordnungsart nach IEC 60947-4-3 Klasse 1
Leistungsaufnahme 2.6 W
Kurzbeschreibung Wendestarter, 380 V 400 V 415 V: 5,5 kW, Ir= 8 - 12 A, 24 V DC, Gleichspannung, Push-in-Klemmen
eClass 11.0 - Klasse 27024002
UNSPSC 14.0801 - Klasse 39121521
